Весовые дозаторы для фасовки

В современном промышленном производстве операция дозирования является одной из самых ответственных. От точности отмеривания сырья и компонентов напрямую зависят качество готовой продукции, её себестоимость и, в конечном счёте, репутация производителя. Среди всех видов дозирующего оборудования именно весовые дозаторы считаются золотым стандартом, обеспечивающим непревзойдённую точность и стабильность. В этой статье мы подробно разберём, что такое весовые дозаторы, как они устроены, чем отличаются и как выбрать оптимальное решение для вашего производства.

Что такое весовой дозатор и зачем он нужен

Весовой дозатор — это устройство для автоматического отмеривания заданной массы твёрдых сыпучих материалов, паст, жидкостей или даже газов. В отличие от объёмных дозаторов, точность которых может колебаться в пределах от 0,5 до 10–20 %, весовые системы обеспечивают погрешность дозирования на уровне от 0,1 до 0,5 %. Именно поэтому в сложных технологических процессах, требующих высокой точности, предпочтение отдаётся весовому оборудованию.

Задачи, которые решают весовые дозаторы, крайне разнообразны:

• Точное дозирование сырьевых компонентов при производстве рецептурных смесей

• Фасовка готовой продукции в потребительскую и транспортную тару

• Контроль потоков сырья на приёмке, переработке и отгрузке

• Экономия сырья и исключение «человеческого фактора»

Диапазон дозирования весовых дозаторов впечатляет: от нескольких граммов до сотен килограммов, а при загрузке вагонов и контейнеров — до 70 тонн. Производительность может достигать десятков тонн в час.

Классификация весовых дозаторов

Всё многообразие весовых дозаторов можно систематизировать по нескольким ключевым признакам.

По режиму работы: дискретные и непрерывные

Это наиболее важное деление, определяющее область применения оборудования.

Дозаторы дискретного (периодического) действия отмеривают и выдают продукт отдельными порциями. Процесс цикличен: загрузка → взвешивание → выдача → повтор цикла. Такие дозаторы идеальны для фасовки в мешки, пакеты, банки и другую тару. Классический пример — бункерные весовые дозаторы, где материал набирается в весовую ёмкость на тензодатчиках, а по достижении заданной массы автоматически перекрывается подача и порция сбрасывается.

Дозаторы непрерывного действия используются для постоянной подачи материала с контролем массового расхода в реальном времени. Они незаменимы в конвейерном производстве, на линиях с постоянной производительностью, где требуется поддерживать стабильный поток сырья.

По типу продукта

• Для сыпучих материалов — зерно, комбикорм, мука, крупы, сахар, соль, цемент, песок, гранулы, премиксы, минеральные добавки и др.

• Для жидкостей и паст — масла, меласса, жидкие добавки, эмульсии, соусы

• Для штучных продуктов — конфеты, орехи, макаронные изделия, замороженные продукты

По конструктивному исполнению

• Бункерные — наиболее распространённый тип дискретных дозаторов. Ёмкость на тензодатчиках, набор по весу, затем сброс порции.

• Ленточные (конвейерные) — непрерывное взвешивание материала, движущегося по ленте.

• Шнековые — подача материала шнеком с весовым контролем. Особенно эффективны для мелкодисперсных порошков и малых доз.

• Вибрационные лотковые — аккуратная подача хрупких материалов с минимальным травмированием.

• Комбинационные (мультиголовочные) — высокопроизводительные системы для сложных продуктов. Состоят из множества ковшей, которые автоматически перебирают комбинации для достижения заданного веса с максимальной точностью.

Устройство и принцип работы

Несмотря на разнообразие конструкций, все весовые дозаторы объединяет общий принцип работы, основанный на преобразовании силы тяжести дозируемого материала в электрический сигнал.

Сердце системы — тензодатчик

Ключевой элемент любого весового дозатора — тензометрический датчик (тензодатчик). Принцип его действия основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе.

Тензодатчики могут иметь различные конструктивные исполнения: цилиндрические, кольцевые, в виде канистры и др.. Выбор типа датчика зависит от требований к точности, условий эксплуатации и характера дозируемого материала.

Типовой цикл работы дискретного дозатора

Рассмотрим принцип работы на примере бункерного весового дозатора:

1. Настройка. Оператор задаёт на весовом терминале требуемую массу дозы.

2. Подача материала. Продукт из загрузочного бункера через питающий механизм (шнек, шлюзовый затвор, вибролоток) поступает в весовой бункер.

3. Взвешивание. Тензодатчики непрерывно измеряют массу материала в бункере и передают сигнал на весовой терминал.

4. Двухстадийное дозирование. Для повышения точности процесс часто разделяют на две стадии: сначала идёт быстрая («грубая») засыпка до 90–95 % от заданной массы, затем точная («медленная») досыпка оставшейся части.

5. Отсечение потока. По достижении заданной массы автоматически перекрывается подача материала.

6. Выдача порции. Готовая доза сбрасывается в тару через фасовочный патрубок. Цикл повторяется.

Управление процессом осуществляется электронным устройством с помощью весового терминала с аналого-цифровым преобразователем, который превращает сигналы датчиков в цифровой код. Дозирование может вестись в ручном, полуавтоматическом или полностью автоматическом режиме.

Ключевые критерии выбора весового дозатора

Выбор весового дозатора — задача, требующая системного подхода. Ошибка на этапе выбора может привести к неэффективной работе или даже полной непригодности оборудования для ваших задач. На что обратить внимание?

1. Свойства материала

Это главный фактор. Зерно, комбикорм, мука или гранулы — разные продукты требуют разных узлов подачи. Учитывайте:

• Сыпучесть и склонность к слёживанию

• Гранулометрический состав — порошок, гранулы, куски

• Абразивность — износ быстроходных узлов

• Пыление — требуется герметизация и аспирация

• Температуру и влажность материала

2. Диапазон доз

Определите минимальный и максимальный вес, который вам необходимо отмеривать. Учтите запас на будущее, но без излишней «перестраховки». Разные модели рассчитаны на разные диапазоны: от 1–100 г для небольших фасовок до 50 кг для мешков и даже 2000 кг для биг-бэгов.

3. Требуемая точность

Для рецептурных смесей и дорогостоящих продуктов критична высокая точность и повторяемость. На потоковых линиях важнее стабильность. Современные весовые дозаторы обеспечивают погрешность от 0,1 %, а высокоточные мультиголовочные системы могут работать с погрешностью всего ±0,3–1 грамма.

4. Производительность

Оценивайте не «паспортный» максимум, а реальную производительность с учётом коэффициента заполнения линии. Скорость дозирования может варьироваться от 15–30 доз в минуту до 70 тактов в минуту у высокопроизводительных систем.

5. Условия эксплуатации

Пыль, влажность, температура, возможная взрывоопасность — все это влияет на выбор датчиков, электроники и степень герметизации. Для пищевых продуктов обязательно использование нержавеющей стали.

6. Интеграция

Поддержка промышленных протоколов связи, возможность подключения к вашему контроллеру или SCADA-системе, удалённый доступ и логирование — важные факторы для современных автоматизированных производств.

Современные тенденции и технологии

Рынок весового дозирующего оборудования активно развивается. Среди ключевых трендов:

• Цифровизация — внедрение сенсорных панелей управления с русскоязычным интерфейсом, возможность хранения десятков программ для разных продуктов

• Повышение точности — постоянное совершенствование тензодатчиков и алгоритмов управления

• Универсальность — создание оборудования, способного работать с широким спектром продуктов

• Автоматизация — полная интеграция в фасовочно-упаковочные линии с минимальным участием человека

Где применяются весовые дозаторы

Сфера применения весовых дозаторов охватывает практически все отрасли промышленности:

• Пищевая промышленность — фасовка круп, муки, сахара, соли, кофе, специй, кондитерских изделий

• Комбикормовое производство — точная выдача рецептур, добавок и жидких компонентов

• Сельское хозяйство — дозирование семян, зерна, удобрений

• Строительная индустрия — фасовка цемента, песка, сухих смесей

• Химическая промышленность — дозирование порошков, гранул, реагентов

• Фармацевтика — высокоточное дозирование компонентов лекарственных средств

Заключение

Весовые дозаторы — это не просто оборудование для отмеривания продуктов. Это высокоточные измерительные системы, от которых напрямую зависят качество продукции, соблюдение рецептур и экономическая эффективность производства. Их главное преимущество — непревзойдённая точность, которая в разы превосходит возможности объёмных дозаторов.

Правильный выбор весового дозатора с учётом свойств материала, требуемой точности, производительности и условий эксплуатации — залог бесперебойной и эффективной работы вашего предприятия. А современные тенденции цифровизации и автоматизации открывают новые возможности для оптимизации производственных процессов и повышения конкурентоспособности бизнеса.

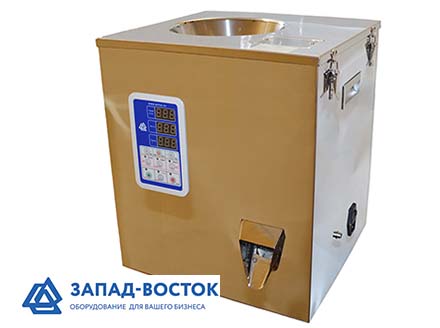

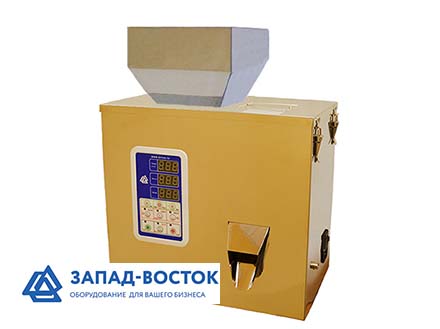

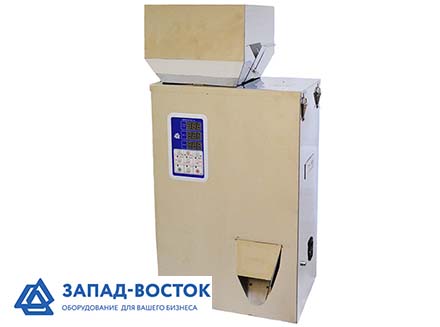

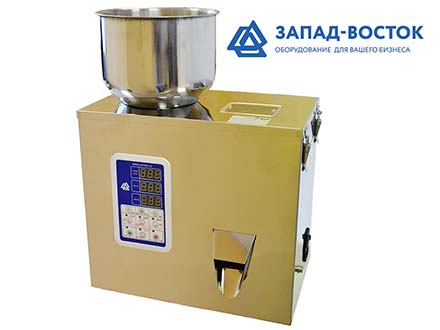

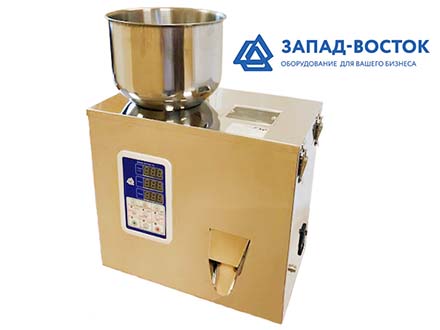

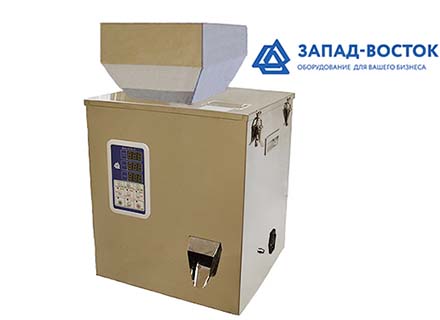

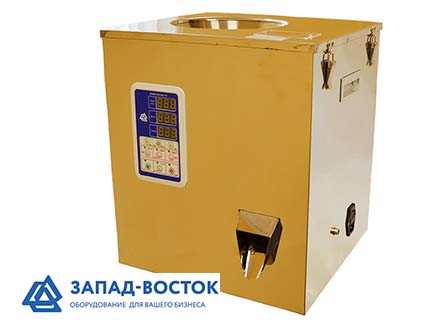

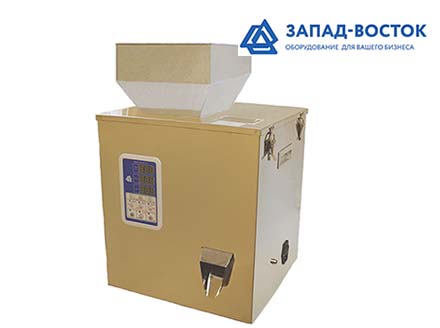

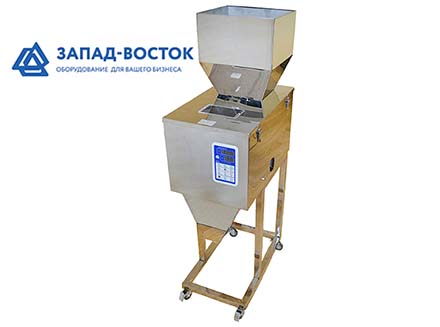

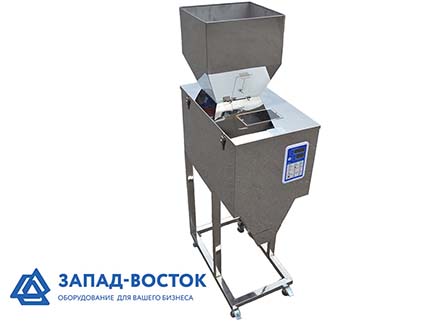

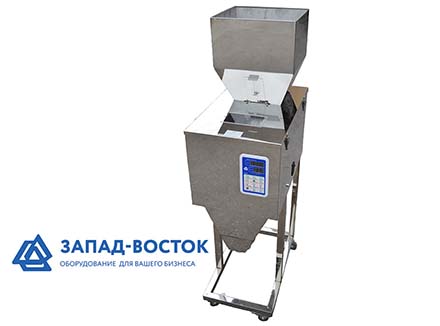

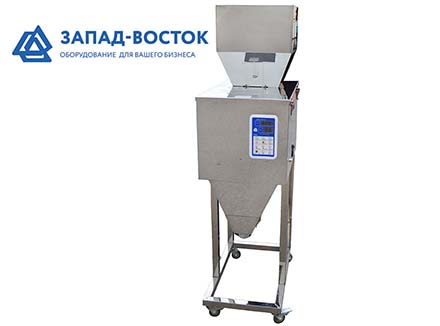

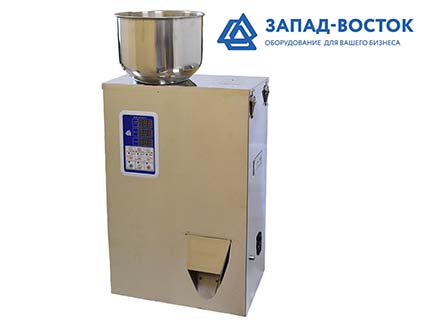

Предлагаем современные настольные и напольные высокотехнологичные весовые дозаторы, изготовленные из пищевой нержавеющей стали и работающие с минимальными погрешностями.

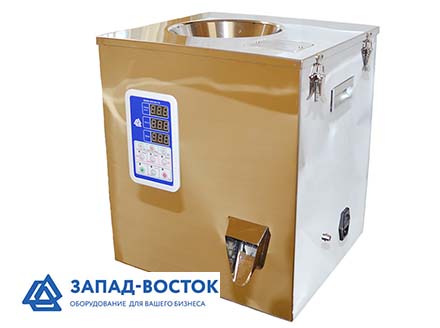

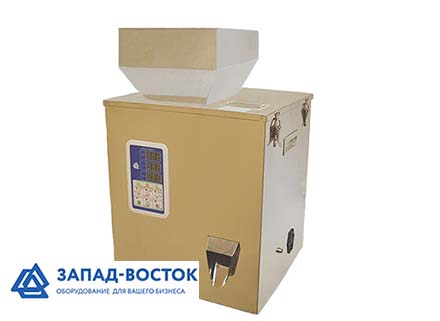

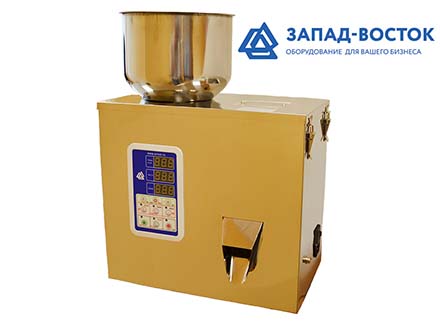

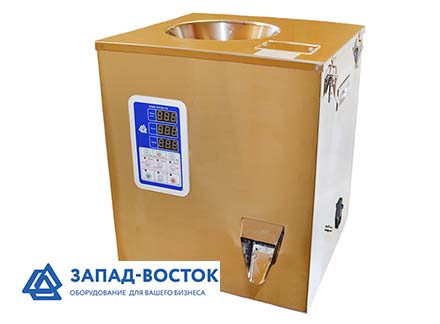

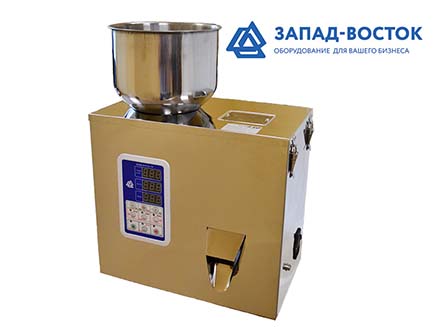

Весовые дозаторы серий FL и FM могут работать совместно с упаковочными машинами №206, №206B, №306.

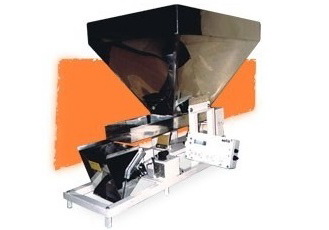

Для дозирования многокомпонентных смесей поставляем под заказ двухручьевые, трехручьевые, четырехручьевые и шестиручьевые дозаторы (см. видео):
