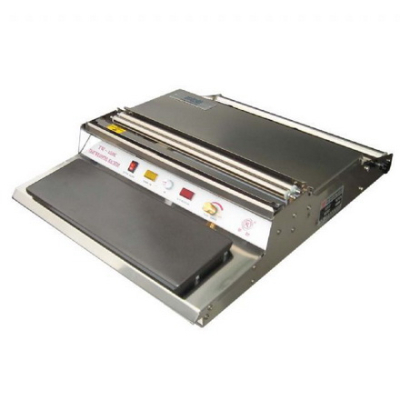

Анатомия TW-450E: что скрывается под корпусом «горячего стола»

Я пережил несколько поколений упаковщиков. Был период, когда «горячий стол» считался вершиной технологий для магазина. Сегодня это база, без которой не открывается ни одна мясная лавка. Но есть нюанс: внешне одинаковые TW-450E внутри могут отличаться как «Запорожец» от Mercedes. И разница эта — не в цене, а в том, кто и как его собирал.

Я вскрыл больше десятка таких столов. Hualian, Iron, безымянные китайцы, «сборка» из непонятно каких комплектующих. Рассказываю, что прячется под красивыми картинками и почему 80% неисправностей лечатся паяльником, а не вызовом мастера.

1. Три типа TW-450E: как не купить кота в мешке

На рынке гуляют три принципиально разные версии аппарата. Продавцы называют их одинаково, характеристики пишут «средние по больнице» .

Версия А — «Убийца».
Корпус из крашеного металла . Вес — 5,5–6 кг. ТЭНы вмонтированы в алюминиевую плиту напрямую, без термопасты. Температурный регулятор — простейший биметаллический термостат от утюга (щёлк-щёлк). Ресурс — 1 год активной эксплуатации. Потом начинаются проблемы: нагрев плавает, нож греет неравномерно, краска пузырится от влаги.

Версия Б — «Рабочая лошадка».
Корпус — нержавейка AISI 430 (магнитится, но не ржавеет). Вес — 7,5–8 кг. ТЭНы залиты в плиту, регулятор — электронный, с выносным датчиком. Ресурс — 5–7 лет. Это Hualian и его качественные клоны .

Версия В — «Антиквариат».
Иранская сборка. Толстый металл, грубые сварные швы, но внутри — советский подход: нихром намотан на слюду, как в утюгах 70-х. Греет равномерно, чинить легко, запчасти — только напильник и руки. Редкость.

Мой совет: если видите цену ниже 25 тыс. — почти гарантированно версия А. Не ведитесь.

2. Главная проблема всех TW-450E: разводка питания

Вскрываем аппарат. Красивая картинка: терморегулятор, реле, клеммники. А теперь смотрим на сечение проводов.

В 90% бюджетных версий производитель экономит на проводах внутри корпуса. Ставят сечение 0,5 мм². Ток потребления — 2–3 ампера. Вроде запас есть. Но через год-два контакты окисляются, нагрев в месте соединения растёт, провод чернеет.

Итог: пропадает нагрев стола или ножа. Мастер меняет ТЭН (дорого). А надо было просто переобжать клеммы.

Делаем сразу:

• Разобрать колодку.

• Зачистить контакты до блеска.

• Обработать токопроводящей смазкой.

• Затянуть винты с усилием.

Раз в полгода — профилактика. Займёт 20 минут. Спасёт от ремонта.

3. Терморегулятор: почему китайский «щелкунчик» врёт

В дешёвых версиях стоит биметаллическая пластина. Принцип: нагрелась — изогнулась — разомкнула контакты. Остыла — замкнула.

Недостатки:

• Гистерезис (разница температур включения/выключения) — до 30°С.

• Пластина со временем «устаёт», температура уползает.

• Контакты подгорают, аппарат начинает «щёлкать» каждые 10 секунд.

Лечение: замена на электронный терморегулятор с выносной термопарой (RTD или термопара K-типа). Стоит 300–500 руб. на AliExpress, паяется за час.

После замены:

• Температура держится ±2°С.

• Нет износа контактов (коммутация через твердотельное реле).

• Ресурс ТЭНов увеличивается вдвое — нет термоударов.

4. Термонож: нихром против ленты

Два типа нагревательных элементов в ноже:

Тип 1 — Нихромовая проволока.
Натянута как струна. Пережигает плёнку, но быстро окисляется на воздухе. Через 3–4 месяца покрывается чёрным налётом, режет плохо, рвёт плёнку.

Тип 2 — Нихромовая лента.
Площадь контакта больше, нагрев равномернее, ресурс выше в 2–3 раза.

Как отличить, не разбирая?
Опустите раму без плёнки, включите нагрев. Если видите тонкую светящуюся нить — проволока. Если светится полоса — лента.

Что делать, когда перегорело:

1. Найти нихромовую нить. Можно купить готовую (артикул: нихром для паяльников) или выдрать из старого фена.

2. Натянуть с усилием. Слабо натянули — провиснет, будет жечь плёнку пятнами.

3. Зачистить контакты. Нихром не паяется обычным оловом, только обжим или сварка.

5. Тефлон: как продлить жизнь в два раза

Тефлоновое покрытие стола и прижимной планки — расходник . Но его убивают не временем, а руками.

Три правила продления жизни тефлона:

1. Никаких ножей над столом. Даже если краешек плёнки не отрезался — не бейте ножом по столу. Микроцарапина превращается в отслоение за неделю.

2. Температурный режим. 120°С — потолок для ежедневной работы. При 160°С тефлон деградирует за месяц.

3. Чистка. Остатки плёнки снимать ТОЛЬКО пластиковым скребком. Никакой металлической щётки, никакой шкурки.

Лайфхак: если тефлон на столе ещё держится, но уже матовый и чуть шершавый — протрите силиконовой смазкой в аэрозоле. Тонкий слой. Плёнка будет скользить идеально, ресурс покрытия — плюс 30%.

6. Парадокс мощности: 0,22 или 0,5?

Смотрим паспортные данные: 0,22 кВт . Потом видим на бирке: 500 Вт . Кто врёт?

Правда: в режиме поддержания температуры аппарат потребляет 40–80 Вт. Пиковая мощность ТЭНов (на разогрев) — 300–500 Вт. В паспорте указывают либо среднюю, либо установленную — кто как хочет.

Инженерный факт: нагрев до рабочей температуры за 10 минут требует минимум 300 Вт греющей мощности . Если написано 0,22 кВт — либо там хлипкие ТЭНы, либо производитель лукавит.

Проверка при покупке: включите аппарат в розетку через ваттметр (20$ на AliExpress). Через 2 минуты посмотрите потребление. Меньше 250 Вт — аппарат будет тупить, персонал — нервничать.

7. Модернизация за 1000 рублей

Сделайте из бюджетного TW-450E конфетку:

1. Замените терморегулятор на электронный (400 руб).

2. Поставьте твердотельное реле (SSR) вместо механического (300 руб) — ресурс станет вечным.

3. Наклейте термостойкий скотч на края стола. В этих местах тефлон истирается первым. Скотч примет удар на себя, меняется за минуту.

4. Догрузите раму. Стандартные пружины часто слабые, нож прижимает плёнку неравномерно. Подложите шайбы под пятки пружин — усилие вырастет, качество реза станет идеальным.

Итог: вложили 1000 руб и 2 часа. Получили аппарат, работающий точнее и стабильнее, чем заводской за 40 тыс.

8. Реальная производительность: без розовых очков

Производительность 4–6 упаковок в минуту — это предел для живого человека. Не верьте цифрам 10–12 .

Почему нельзя быстрее:

• Плёнка должна прогреться и усесться — 2 секунды минимум.

• Оператор не робот, устаёт к концу смены.

• При скорости выше 6 упаковок растёт брак (морщины, непропай).

Норма для смены (8 часов): 2000–2200 упаковок. Это при идеальной организации.

Резюме для механика

TW-450E — аппарат честный. Он не пытается казаться сложным. В нём нет пневматики, сервоприводов, контроллеров. Только ТЭН, терморегулятор, нож и руки.

Но эта простота обманчива. 80% проблем TW-450E — не поломки, а усталость материалов и плохие контакты. Всё лечится отвёрткой, паяльником и прямыми руками.

Что проверить в первую очередь при отказе:

1. Есть ли 220 В на клеммах ТЭНа?

2. Цел ли предохранитель (если есть)?

3. Не окислились ли контакты на терморегуляторе?

4. Не оборвалась ли нихромовая нить в ноже?

В 90% случаев ответ — да, и ремонт занимает 10 минут.

*P.S. Один мой коллега держит на складе дохлый TW-450E как донор запчастей. Говорит: «Лучше иметь второй аппарат на запчасти, чем ждать три дня доставку». Я с ним согласен. Нихром, терморегулятор, ТЭН — взаимозаменяемы в 90% моделей. Не выбрасывайте мёртвые столы — разбирайте на органы.*

Если коротко: TW-450E — это конструктор. Одни собирают из него стабильную рабочую машину, другие — головную боль. Разница — в знаниях и желании докрутить руками то, что недокрутили на заводе.
