Термоусадочное оборудование: камеры, тоннели, плёнки — практическое руководство от механика

80% проблем с термоусадкой — не в оборудовании, а в непонимании того, как оно работает и какую плёнку выбрать .

В этой статье разложу по полкам всё, что нужно знать про термоусадочные аппараты. Без маркетинга, только инженерный подход и цеховая правда.

---

1. Что такое термоусадочная упаковка и зачем она нужна

Термоусадочная плёнка — это полимерный материал, который при нагреве сжимается и плотно облегает продукт, а при охлаждении фиксирует форму . Процесс необратимый, поэтому упаковка получается герметичной и защищает товар от пыли, влаги и несанкционированного вскрытия .

Главные преимущества :

• Экономичность — плёнка стоит копейки по сравнению с картоном или пластиком

• Товарный вид — прозрачная усадка подчёркивает форму продукта

• Защита — герметичность и антивандальность

• Сжатие — товары в плёнке меньше бьются при транспортировке

Где применяется :

• Пищевая промышленность (мясо, сыр, напитки, выпечка, заморозка)

• Косметика и фармацевтика (шампуни, кремы, БАДы)

• Бытовая химия (групповая упаковка бутылок)

• Электроника и запчасти

• Розничная торговля (игрушки, книги, канцелярия)

• Логистика (паллетирование, защита при транспортировке)

---

2. Виды термоусадочного оборудования

На рынке представлено три основных типа машин. Выбор зависит от объёмов производства и типа продукции .

2.1 Ручные термоусадочные пистолеты (фены)

Как работают: оператор вручную оборачивает товар плёнкой и прогревает её струёй горячего воздуха .

Плюсы: низкая цена (от 5–10 тыс. руб.), мобильность, возможность упаковывать очень крупные грузы, которые не влезают в камеру .

Минусы: низкая производительность (2–5 упаковок в минуту), зависимость от квалификации оператора, неравномерный прогрев .

Кому подходит: мелкие производства, упаковка паллет, разовые работы.

2.2 Камерные термоусадочные машины

Конструкция: упаковочный стол с термоножом и термоусадочная камера. Оператор упаковывает продукт в плёнку на столе, обрезает и спаивает края термоножом, затем помещает товар в камеру и закрывает крышку. Под воздействием горячего воздуха плёнка усаживается .

Особенности :

• Полуавтоматический режим работы

• Оператор контролирует время нахождения в камере

• Производительность: до 400 упаковок в час

• Максимальный размер: редко превышает 800х600х300 мм

Кому подходит: небольшие производства, где не нужна дорогая автоматизация .

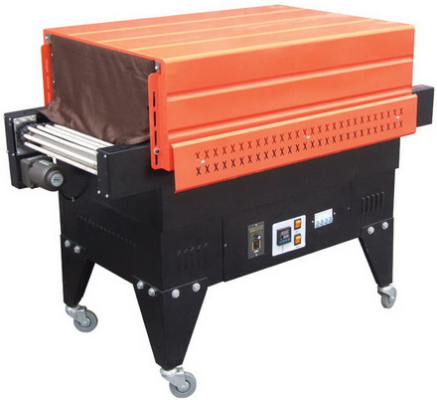

2.3 Тоннельные термоусадочные машины

Принцип работы: конвейер с нагревательной камерой (тоннелем). Продукт упаковывается в плёнку на столе, обрезается термоножом, затем проходит через тоннель, где плёнка усаживается благодаря циркулирующему горячему воздуху .

Преимущества :

• Высокая производительность (до 900 упаковок в час в полуавтомате и выше в автоматах)

• Возможность упаковки длинномерной продукции и целых паллет

• Интеграция в автоматические линии

• Бесступенчатая регулировка высоты камеры

• Цифровая регулировка температуры

Недостатки: высокая цена, большое энергопотребление, требует места .

Кому подходит: крупные производства, фасовочные цеха, контрактные упаковщики.

2.4 Комбинированные машины

Объединяют функции запайки и усадки в одном устройстве. Бывают ручными и автоматическими, с выдвижным поддоном для удобства размещения продукции .

---

3. Термоусадочная плёнка: ПВХ или ПОФ?

80% качества упаковки зависит от плёнки . Основные виды:

3.1 ПВХ (поливинилхлорид)

Характеристики :

• Состав: ПВХ-смола с пластификаторами и стабилизаторами

• Плотность: 1,32–1,40 г/см³ (тонет в воде)

• Рабочая температура: 120–160°C

• Усадка: быстрая, но может быть неравномерной

• Прозрачность: высокая, глянцевая

Плюсы:

• Дешевле ПОФ на 20–30%

• Эластичный, хорошо оборачивает фигурные продукты

• Жёсткая упаковка, хорошо держит форму

• Отличная печатная поверхность

Минусы :

• При нагреве выделяет дым и запах (содержит хлор)

• Может желтеть на свету

• Менее экологичен, трудно перерабатывается

• При заморозке становится хрупким

3.2 ПОФ (полиолефин)

Характеристики :

• Состав: смесь полиэтилена и полипропилена

• Плотность: 0,92–0,96 г/см³ (плавает в воде)

• Рабочая температура: 150–200°C

• Усадка: равномерная в обоих направлениях

• Прозрачность: идеальная, хрустальная

Плюсы :

• Экологичность, пригоден для переработки

• Нетоксичен, разрешён для пищевых продуктов

• Идеальная прозрачность и глянец

• Высокая прочность и стойкость к проколам

• Не желтеет, не дубеет на морозе

• Равномерная усадка на сложных формах

Минусы:

• Дороже ПВХ

• Требует более высокой температуры нагрева

3.3 Полиэтилен (ПЭ)

Используется для грубой упаковки, паллет, стройматериалов. Низкая прозрачность, высокая прочность .

3.4 Сравнительная таблица

3.5 Какую плёнку выбрать

• Для пищевых продуктов и премиум-сегмента — только ПОФ

• Для заморозки — только ПОФ (ПВХ дубеет)

• Для непищевой химии, стройматериалов, рекламной упаковки — ПВХ (экономия 20–30%)

• Для паллет и крупных грузов — полиэтилен (ПЭ)

---

4. Технические характеристики и условия эксплуатации

4.1 Основные параметры

4.2 Условия эксплуатации

• Температура окружающей среды: -10°C до +50°C

• Относительная влажность: не более 85%

• Отсутствие агрессивных газов, пыли, взрывоопасных веществ

• Горизонтальное размещение оборудования

• Надёжное заземление

• Последовательность включения: сначала вентиляция, потом нагрев; отключение — наоборот

---

5. Эксплуатация и обслуживание

5.1 Ежедневное обслуживание

• Очистка нагревательных элементов и ножей от нагара и остатков плёнки

• Протирка столешниц и направляющих (для улучшения скольжения используют специальные смазки)

• Осмотр тефлонового покрытия и нагревательной ленты

• Проверка уровня масла в вакуумном насосе (если есть)

5.2 Еженедельное обслуживание

• Зачистка и подтяжка контактов (ослабленные клеммы вызывают 28% отказов нагрева)

• Смазка движущихся частей (цепи, ролики, двигатели) силиконовой смазкой

• Очистка фильтров от засоров

• Калибровка терморегулятора (18% проблем с нагревом из-за неоткалиброванных датчиков)

• Проверка пневмосистемы (давление 0,3 МПа, уровень масла в масляном фильтре)

5.3 Ежемесячное обслуживание

• Замена масла в вакуумном насосе (при непрерывной работе)

• Очистка фильтров-примесей

• Смазка скользящих частей и выключателей

5.4 Типовые неисправности и их причины

5.5 Диагностика ТЭНов мультиметром

1. Отключите питание

2. Снимите провода с ТЭНа

3. Установите мультиметр в режим сопротивления (Ω)

4. Исправный ТЭН показывает 20–50 Ом

5. Бесконечность — обрыв, требуется замена

6. Проверьте сопротивление между клеммами и корпусом — менее 1 МОм = пробой изоляции

5.6 Меры безопасности

• Категорически запрещается подносить руки к нагревательному элементу

• При чрезвычайной ситуации немедленно отключите электропитание

• Обеспечьте надёжное заземление

• Не допускайте реверса двигателя вакуумного насоса

---

6. Как выбрать термоусадочную машину: пошаговый алгоритм

Шаг 1. Определите самый крупный продукт

Замерьте высоту, ширину, длину. Рабочая зона должна быть минимум на 20% больше .

Шаг 2. Рассчитайте суточный объём

• До 1000 уп/смена — камерная машина

• До 5000 уп/смена — камерная с реверсом или малый тоннель

• Свыше 5000 — автоматическая линия

Шаг 3. Выберите тип плёнки

ПОФ для пищевых продуктов и премиума, ПВХ для остального .

Шаг 4. Проверьте совместимость с плёнкой

Некоторые машины заточены только под ПВХ или только под ПОФ .

Шаг 5. Уточните материал корпуса

Для пищевых производств и влажных цехов — только нержавейка AISI 304 .

Шаг 6. Проверьте доступность запчастей

ТЭНы, терморегуляторы, нагревательные ленты должны быть в наличии у поставщика .

Шаг 7. Проведите тестирование

Обязательно протестируйте на реальных продуктах перед покупкой.

---

7. Ошибки при выборе и эксплуатации

Ошибка 1. Купили машину «на вырост»

Взяли огромный тоннель под будущие объёмы, два года платили за электроэнергию и грели воздух. Берите ровно под текущие задачи + 20%.

Ошибка 2. Сэкономили на плёнке

Купили самую дешёвую ПВХ-плёнку — она рвалась, морщила, прилипала к ножу. Переплатили на браке больше, чем сэкономили .

Ошибка 3. Не чистили ТЭНы

Через полгода нагреватели покрылись слоем нагара, упала производительность, выросло энергопотребление .

Ошибка 4. Игнорировали калибровку

Терморегулятор врал на 20°C, брак косил 30% смены. Инфракрасный термометр стоит 1000 руб., а экономит миллионы.

Ошибка 5. Забыли про вентиляцию

В жару машина перегревалась, срабатывала защита. Нужен нормальный воздухообмен в цеху .

---

8. Области применения: реальные примеры

---

Резюме для тех, кто принимает решение

Термоусадочное оборудование — это просто, если понимать физику. Не усложняйте, выбирайте под задачу, обслуживайте вовремя — и машина отплатит годами работы.

• Для малых объёмов — камерная машина

• Для средних — камерная с реверсом или Г-образный полуавтомат

• Для крупных — тоннель или автоматическая линия

• Для пищевых продуктов и премиума — плёнка ПОФ

• Для остального — ПВХ (экономия 20–30%)

Помните о технике безопасности: заземление, вентиляция, порядок включения/отключения .

*P.S. Однажды клиент купил термотоннель, но забыл, что цех не отапливается зимой. При -5°С машина грела воздух, а не продукт, усадки не было. Пришлось ставить тепловую завесу. Мелочь, а о ней никто не подумал.*

Если коротко: термоусадочная упаковка — это баланс трёх факторов: оборудование, плёнка и руки оператора. Учитывайте все три — и проблем не будет.
