Стик-упаковка для жидкостей: Точность и герметичность в каждом грамме

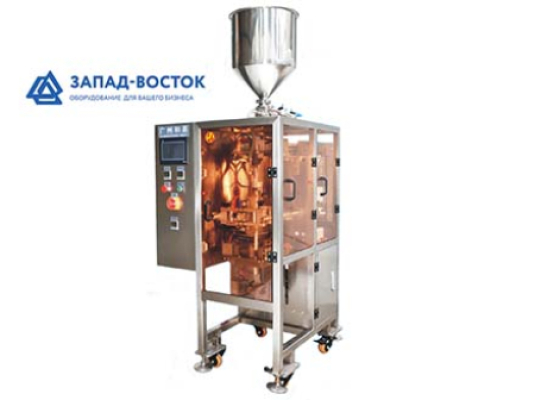

Фасовочно-упаковочный автомат жидких продуктов в фигурные стик-пакеты: где миллилитры и швы решают всё

В мире порционной упаковки стик-пакет для жидкостей и вязких продуктов — это вершина инженерной мысли. Это не просто миниатюрная ёмкость, а сложная барьерная система, которая должна удержать кетчуп, майонез, косметическую сыворотку или фармацевтический гель без единой капли протечки. Как технолог, запускавший такие линии для продуктов с разной pH-средой и вязкостью, скажу откровенно: автомат для жидких стиков — это аппарат, где на первом месте стоит не скорость, а абсолютная точность дозирования и безупречность каждого микрошва. Ошибка здесь видна сразу и стоит дорого — это испорченное оборудование у потребителя и безвозвратная потеря репутации.

Философия процесса: Упаковать нестабильную субстанцию в идеальную геометрию

Основной вызов при упаковке жидкостей в стик — совместить три взаимоисключающих, на первый взгляд, требования:

1. Герметичность на разрыв: Швы должны выдерживать внутреннее давление вязкого продукта, перепады температур при транспортировке и точечное давление при вскрытии пользователем.

2. Точность до микролитра: Недолив — это обман потребителя, перелив — гарантированная протечка из-за избыточного давления и неполного схлопывания швов.

3. Эстетика и функциональность: Фигурный стик (с «плечиками», сужением у горловины) должен не только красиво выглядеть на полке, но и удобно вскрываться — обычно руками, без ножниц.

Автомат должен работать с материалом, который часто является сложным ламинатом (например, PET/AL/PE) и требует ювелирной настройки температурных режимов запайки.

Принцип работы: От рулона плёнки до готового стика

Сердце процесса — высокоточный вертикальный (VFFS) или горизонтальный (HFFS) автомат, модифицированный для жидкостей. Ключевые отличия от упаковки сыпучих продуктов:

1. Формирование фигурного рукава: Рулон многослойной барьерной плёнки проходит через фигурную направляющую, формируя не круглую, а плоскую или овальную трубу с чётко заданным контуром будущего стика. Продольный шов запаивается с двойным запасом прочности, часто с охлаждением.

2. Поперечная запайка и создание дна: Горизонтальные губки, имеющие фигурный профиль (повторяющий контур стика), создают поперечный шов. Этот шов — будущее дно первого пакета. Его прочность критична, так как на него давит весь столб жидкости.

3. Дозирование жидкости — самый ответственный этап: Используются специальные дозаторы для жидкостей:

   • Поршневые насосы с точным сервоприводом: Золотой стандарт. Обеспечивают объемную точность до ±0,5%. Идеальны для вязких продуктов (соусы, гели). Легко разбираются для мойки.

   • Перистальтические (шланговые) насосы: Для агрессивных, абразивных или стерильных сред. Жидкость контактирует только с внутренней поверхностью шланга, что упрощает санацию.
     Дозатор через тонкую нержавеющую иглу или трубку впрыскивает порцию в уже частично сформированный пакет. Исключается попадание продукта на зону запайки — даже микроскопическая капля жира нарушит герметичность.

4. Окончательная запайка, охлаждение и отсечка: После заполнения пакет индексируется вниз, и верхние губки формируют следующий поперечный шов, запаивая горловину готового стика и создавая дно для следующего. Обязателен этап принудительного охлаждения шва для фиксации полимерного слоя. Фигурный нож отсекает готовый стик.

Ключевые узлы, от которых зависит успех

• Фигурные запаивающие губки: Изготавливаются с ЧПУ-точностью из инструментальной стали. Их профиль задает форму стика. Часто имеют встроенные ТЭНы и систему водяного охлаждения для мгновенного отвода тепла после запайки.

• Система дозирования: Не просто насос, а контур с датчиком давления и обратным клапаном, исключающим подтеки после впрыска. Для термочувствительных продуктов (йогурт, косметика с пептидами) используется термостатированный узел.

• Узел контроля и отбраковки: Система взвешивания в движении (checkweigher) обязательна для 100% контроля массы. Визуальный контроль (CVS) проверяет целостность швов, чистоту зоны запайки и наличие продукта в пакете. Пакеты с микропузырьками воздуха также часто отбраковываются.

Критерии выбора: Вопросы, которые нельзя игнорировать

1. Характеристики продукта: Вязкость (в сПа·с), температура фасовки, агрессивность (pH), наличие абразивных частиц. Под это подбирается тип насоса и материал контактных частей (AISI 316L).

2. Требования к упаковке: Какой необходим срок годности? Это определит тип барьерной плёнки (чаще с алюминиевым слоем) и глубину вакуума при дегазации (если нужна).

3. Точность дозирования: Фактический допуск при тестовой фасовке на вашем продукте. Требуйте демонстрации статистики (CPk) за 1 час работы.

4. Скорость и эффективность: Для жидких стиков 60-100 пакетов в минуту — отличная скорость. Важнее коэффициент готовности линии (минимум простой на очистку дозатора).

5. Гигиена и мойка: Возможность быстрой разборки дозатора и замены форсунок. Наличие CIP-мойки для насосных блоков. Конструкция без «мёртвых зон», где может застаиваться продукт.

Тренды: Умное дозирование и экологичные материалы

• Дозаторы с массовым расходомером: Обеспечивают точность взвешивания прямо в потоке, а не по объёму, компенсируя колебания вязкости и температуры.

• Системы ин-лайн дегазации: Вакуумная камера отсасывает воздух из пакета перед окончательной запайкой, что увеличивает срок хранения и улучшает внешний вид.

• Переход на монослойные барьерные плёнки: Оборудование адаптируется под новые экологичные материалы, требующие более низких температур запайки и прецизионного контроля.

Заключение:

Выбор автомата для жидких стиков — это инвестиция в бездефектное производство. Это оборудование должно быть не просто быстрым, а предсказуемо точным и безотказным. Перед покупкой проведите extended FAT (Factory Acceptance Test): минимум 8 часов непрерывной фасовки вашего продукта с имитацией рабочих циклов (остановки, повторные пуски). Проверьте каждый сотый пакет на вес, герметичность (методом сжатия) и прочность шва на разрыв.

Правильно выбранный автомат — это ваш тихий и надежный страже, который превращает сложную жидкость в идеальный, готовый к использованию продукт, где упаковка становится продолжением его качества, а не просто оболочкой.
