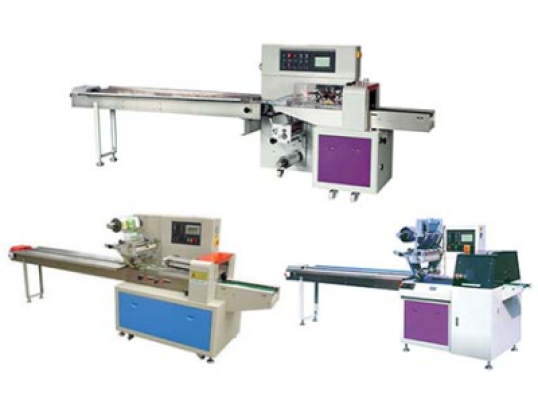

DCWB и TCZB как конструктор: собираем упаковщик для геля из того, что есть
Когда я вижу рекламный буклет DCWB-800X или TCZB-400D с надписью «Универсальная упаковочная машина», я всегда улыбаюсь. Потому что универсальность в упаковке — это миф. На самом деле вы покупаете скелет. Хороший, крепкий скелет с сервоприводами, сварочными губками и контроллером. Но всё, что превращает этот скелет в машину для вашего жидкого продукта, вы должны прикрутить сами.
Давайте честно: ни DCWB, ни TCZB не упакуют гель или пасту «из коробки». Их нужно достраивать. И я расскажу, как это делается.
Скелет первый: DCWB и его вечная проблема с тягой
DCWB — это машина с нижним расположением пленки. В базовой комплектации тянущие вальцы обрезинены. Для сухарей — хорошо. Для жидкого геля — плохо.
Почему? Пары продукта оседают на резину. Резина теряет коэффициент трения. Пленка проскальзывает. Длина пакета «плывёт».
Что делаем:
Демонтируем штатные вальцы. Ставим вальцы с механическим накатом (насечка «ромб»). Резину убираем полностью. Металлические вальцы с насечкой не боятся масел и спиртов. Да, они оставляют микроотпечатки на пленке. Но для непищевых гелей и технических жидкостей это не критично. А стабильность длины пакета вырастает до 99,7%.
Скелет второй: TCZB и слепой фотодатчик
TCZB хороша верхней подачей и возможностью упаковывать продукты высотой до 80–150 мм в зависимости от модели . Но у неё есть врождённый дефект: фотодатчик регистра метки стоит под углом 90 градусов к пленке.
Для прозрачных пленок с жидким продуктом это катастрофа. Капли геля, блики от влажной поверхности — датчик слепнет. Он начинает «видеть» метку там, где её нет.
Решение:
Переставляем датчик на регулируемый кронштейн с изменяемым углом атаки. Оптимально — 15–20 градусов от вертикали. Смещение оси считывания убирает ложные срабатывания от капель и конденсата. Это не опция производителя. Это колхоз. Рабочий, надёжный, стабильный.
Скелет третий: формовщик — главный враг жидкости
У обеих серий — DCWB и TCZB — формовщик рассчитан на облегание сухого продукта. Пленка должна скользить по металлу с минимальным трением. Для жидкости это не работает.
Жидкость имеет вес. Пленка с продуктом внутри прогибает формовщик неравномерно. Появляются складки. Складка в зоне продольного шва — это микрощель. Через час работы — подтёки на конвейере.
Модернизация:
Мы не меняем геометрию формовщика (это сложно и дорого). Мы наносим антифрикционное покрытие DLC (алмазоподобный углерод) на внутреннюю поверхность. Коэффициент трения падает в 3 раза. Пленка скользит, даже если по ней течёт масло. Для бюджетных решений — тефлоновая лента на двусторонний скотч высокой термостойкости. Дешево и на 3 месяца работы.
Скелет четвёртый: привод дозатора
В официальных спецификациях DCWB и TCZB указана возможность работы с поршневыми или шестеренными дозаторами . Но никто не говорит, что штатный контроллер машины не умеет управлять приводом дозатора синхронно.
Стандартный сценарий: дозатор работает от своего контроллера, машина — от своего. Они «договариваются» через концевики и задержки. Это приемлемо для скорости до 50 пакетов в минуту. Для 120+ — это рассинхрон и переливы.
Правильный путь:
Интеграция привода дозатора в осевую шину сервоприводов машины. Для DCWB с тремя сервоприводами и TCZB с тремя-четырьмя это штатная возможность, но заблокированная в базовом ПО. Требуем у производителя разблокировки функции E-CAM (электронный кулачок). Тогда впрыск привязан не ко времени, а к координате движения пленки. Точность — миллисекунды.
Скелет пятый: губки и антиадгезия
При упаковке гелей шов — зона риска. Продукт всегда немного «дышит». Стандартные губки TCZB покрыты тефлоном. Этого недостаточно.
Технология:
Заказываем губки с керамическим напылением и микроканавками. Канавки создают лабиринт для пара и микрочастиц продукта. Шов прогревается глубже, а пригар образуется в 10 раз медленнее. Для DCWB-350X с узкими губками (до 5 мм) это особенно актуально.
Резюме для тех, кто будет строить сам
DCWB после доработки становится машиной для агрессивных низковязких жидкостей: спиртосодержащие гели, растворители, кислоты. Её преимущество — станина из нержавейки 304 и закрытые направляющие.
TCZB после замены вальцов и датчика — идеальный выбор для густых, пастообразных составов, которые нельзя впрыснуть под давлением. Их нужно именно «положить» на пленку.
Главное: перестаньте ждать, что производитель пришлёт вам идеальную машину для вашего продукта. Её не существует. Есть рама, привод и сварочный узел. Остальное — ваша инженерная работа.
DCWB и TCZB — это конструктор. И только от вас зависит, соберёте вы из него упаковочный шедевр или очередной источник вечного брака.
