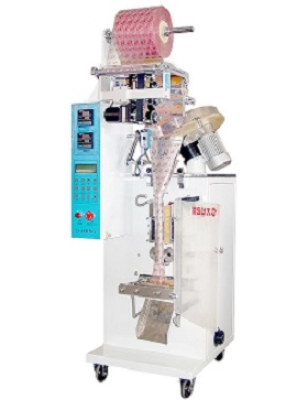

Вертикальный автомат для фасовки штучных продуктов: Надежность трех швов

Вертикальный автомат для порционной фасовки штучных продуктов в 3-х шовные пакеты «подушка»: Когда каждый продукт должен быть упакован индивидуально

В мире упаковки существует особая категория, которую не назовешь ни сыпучей, ни жидкой — это штучные изделия. Одноразовые столовые приборы, бритвенные станки, салфетки, комплекты швейных принадлежностей, маленькие игрушки — все они требуют особого подхода. И здесь вертикальный автомат, формирующий классический трехшовный пакет «подушка», зачастую становится безальтернативным выбором. Проработав с такими системами не один год, замечу: фасовка штучных изделий — это не про дозирование, а про позиционирование и синхронизацию. Машина должна не просто упаковать предмет, а сделать это аккуратно, надежно и с минимальным процентом ложных срабатываний.

Философия формата: Почему именно трехшовный пакет «подушка»?

Трехшовный пакет (два боковых шва и один верхний) для штучных изделий — это синоним рациональности:

1. Максимальная защита: Продукт полностью изолирован от внешней среды.

2. Стабильность формы: Упаковка хорошо держит объем, не сминая предмет внутри.

3. Технологичность: Формат идеально ложится на принцип вертикального форм-фаил-сил (VFFS). Процесс отработан до автоматизма, что обеспечивает надежность и низкую стоимость упаковки.

4. Удобство вскрытия: Пакет легко вскрывается как с торца, так и сбоку.

Главная задача автомата — обеспечить безупречное качество всех трех швов, так как они несут механическую нагрузку, особенно если внутри острый или твердый предмет.

Принцип работы: Синхронизация потока продукта и пленки

Ключевое отличие от фасовки сыпучих продуктов — наличие узла укладки или точного позиционирования штучного изделия.

1. Формирование пакета: Рулон упаковочной пленки (от полипропилена до многослойных барьерных материалов) разматывается и формируется в вертикальную трубу вокруг формирующей трубы. Сразу создается продольный шов. Нижние горизонтальные губки запаивают дно первого пакета.

2. Подача и укладка продукта — критический этап: Существует два основных сценария:

   • Прямая укладка с конвейера: Если изделия уже ориентированы и движутся в потоке (например, ложки из штамповочного автомата), синхронизированный толкатель или захват вставляет их в открытый сверху «карман» формирующегося пакета.

   • Укладка из накопителя: Изделия в насыпном виде подаются в бункер автомата. Далее система вибрационных лотков, направляющих и механических захватов выравнивает их, ориентирует в пространстве и поштучно подает в зону дозирования. Для этого часто используется манипулятор (пневматический или сервоприводный) с мягкими захватами, чтобы не повредить продукт (например, хрупкие пластиковые вилки).

3. Синхронизация: Электроника автомата (чаще на базе программируемого логического контроллера) синхронизирует момент сброса продукта с движением пленки. Продукт должен упасть точно в центр пакета, не задевая края зоны запайки.

4. Запайка и отсечка: После заполнения верхние губки формируют поперечный шов, который становится верхом готового пакета и низом следующего. Трехшовный пакет готов. Нож отсекает его от ленты. Качество поперечного шва особенно важно — он должен выдерживать вес и возможные удары изделия внутри.

Ключевые узлы, определяющие надежность линии

• Узел ориентации и поштучной выдачи продукта: Самый сложный в настройке. Для разных продуктов (вилки, бритвенные головки, батарейки-«таблетки») требуются разные лотки, направляющие и сенсоры. Надежность на 80% зависит от этого узла.

• Формирующая труба: Ее диаметр и форма должны соответствовать габаритам продукта с запасом, но без излишков, чтобы изделие не переворачивалось при падении.

• Поперечный запайщик: Губки с тефлоновым покрытием, нагреваемые до точной температуры. Давление и время выдержки должны быть отрегулированы так, чтобы шов был прочным, но не «пересушенным». Для плотных изделий может потребоваться усиленный прижим.

• Система контроля (фотоэлементы): Датчики проверяют наличие продукта в пакете перед запайкой. Если продукт не поступил — цикл запайки прерывается, чтобы не выпускать пустые пакеты.

Критерии выбора: вопросы, которые нужно задать при покупке

1. Габариты и форма продукта: Что вы будете упаковывать? Плоские салфетки, длинные ложки или мелкие несориентированные детали? От этого зависит тип питающего устройства.

2. Материал упаковки: Стандартная полипропиленовая пленка или барьерный материал для стерильных изделий (например, медицинских инструментов)? Это влияет на настройки запайки.

3. Производительность: Сколько штук в минуту необходимо упаковывать? Для штучных продуктов 60-120 пакетов в минуту — отличный результат. Выше — уже высокоскоростные линии с роторной подачей.

4. Гибкость: Как быстро можно перенастроить автомат с одного вида продукта на другой? Замена направляющих в питателе — это минуты или часы?

5. Надежность питающего узла: Попросите показать работу на продукте, похожем на ваш. Сколько сбоев на 1000 циклов? Как система восстанавливается после заклинивания?

6. Эргономика и обслуживание: Насколько легко чистить зону укладки? Как часто требуется смазка и обслуживание механизмов подачи?

Типичные проблемы и их решения

• Продукт не ориентируется/заклинивает в лотке: Требуется точная регулировка амплитуды и частоты вибрации, полировка направляющих или смена их профиля.

• Продукт падает криво и задевает шов: Необходимо отрегулировать высоту падения, установить мягкие направляющие внутри формирующей трубы или изменить точку сброса.

• Нестабильное качество шва: Причина — в колебаниях температуры или давления губок. Нужна калибровка и переход на губки с более точным терморегулятором.

Заключение

Вертикальный автомат для трехшовных пакетов — это рабочий инструмент для создания индивидуальной упаковки штучных товаров. Он превращает россыпь изделий в аккуратные, товарные единицы. Его выбор — это не вопрос скорости, а вопрос стабильности и безотказности питающей системы.

Рекомендация: Никогда не покупайте такое оборудование без проведения полноценного теста на вашем продукте. Привезите на испытания самую сложную для ориентации партию. Смотрите не на первые 100 пакетов, а на работу в течение часа. Убедитесь, что процент брака и сбоев стремится к нулю. Правильно подобранный и настроенный автомат станет вашим надежным партнером, тихо и эффективно упаковывающим тысячи изделий в день, экономя ваше время и сохраняя безупречный вид продукта.
