Автомат для фасовки метизов в пакеты-подушки: Точный счет и надежная упаковка

Автомат для фасовки метизов в пакеты-подушки: Когда каждая гайка должна оказаться в своем пакете

В мире крепежа и металлофурнитуры логистическая цепочка заканчивается не на выходе с производственного цеха, а в момент, когда точно отмеренная партия болтов, гаек или шурупов попадает в герметичный, прочный и прозрачный пакет. Автоматическая фасовка в формат «подушка» для метизов — это не просто упаковка, а финальный этап контроля качества, средство борьбы с потерями и инструмент создания добавленной стоимости. Как технолог, внедрявший такие решения, отмечу: работа с металлическими изделиями ставит перед упаковочным автоматом уникальные вызовы, несопоставимые с фасовкой сыпучих пищевых продуктов.

Философия процесса: Упаковать металл, не испортив пленку

Метизы — агрессивный продукт для упаковки:

1. Механическое воздействие: Острые края, резьба, острия могут проколоть или поцарапать пленку изнутри.

2. Статическое электричество: Сухие металлические детали легко наэлектризовываются, что приводит к их прилипанию к стенкам бункера, вибролоткам и друг к другу, срывая точность счета.

3. Большой удельный вес и абразивность: Падая, они создают ударную нагрузку на швы пакета.

4. Разнородность размеров и форм: От крошечных шайб до длинных саморезов — каждый тип требует своей системы ориентации и счета.

Автомат должен быть «закален» для таких условий: иметь износостойкие тракты, систему антистатической защиты и формировать исключительно прочный сварной шов.

Принцип работы: От счетного лотка до запаянного пакета

Линия строится по модульному принципу, где ключевым является этап точного дозирования.

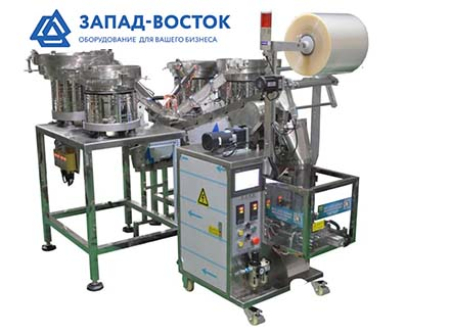

1. Загрузка и ориентация: Метизы в насыпном виде поступают в бункер-накопитель, откуда подаются на систему вибрационных лотков. Задача последних — не просто подать поток, а разориентировать и разъединить слипшиеся детали, направив их поштучно в зону счета. Для борьбы со статикой используются ионизирующие воздушные ножи или специальные покрытия желобов.

2. Модуль точного отсчета (сердце автомата): В зависимости от размера и типа метиза применяется:

   • Вибролотковый счетчик с фотоэлементом: Классика для средних и крупных изделий. Датчик фиксирует каждую прошедшую деталь.

   • Дисковый (чашечный) счетчик: Для мелкой, однородной фурнитуры (гайки, шайбы). Вращающийся диск с калиброванными ячейками захватывает заданное количество.

   • Ленточный счетчик: Для длинных изделий (штифты, винты).
     Сигнал со счетчика поступает в контроллер, который, по достижении заданного числа, отсекает порцию.

3. Транспортировка к упаковочной зоне: Отсчитанная порция по наклонному желобу или с помощью пневмопередачи поступает в загрузочную воронку вертикального упаковочного автомата (VFFS). Важно минимизировать высоту падения, чтобы метизы не повредили уже сформированный пакет.

4. Формирование и запайка пакета-подушки: Рулон упаковочной пленки (чаще всего прочный полипропилен или многослойный ламинат) формирует вертикальную трубу. Продольный шов запаивается. В нижней части создается поперечный шов — дно первого пакета. В этот момент через загрузочную трубу в пакет сбрасывается порция метизов. Сразу после этого верхние губки создают верхний шов пакета, одновременно являющийся дном для следующего. Для тяжелых метизов используется усиленная запайка с повышенным давлением и временем выдержки.

5. Маркировка и контроль: На пакет может наноситься этикетка или печататься информация прямо на пленке. Обязательна проверка на отсутствие пустых пакетов (датчиком веса или фотоэлементом) и визуальный контроль шва.

Ключевые узлы, адаптированные под метизы

• Износостойкие вибролотки и желоба: Изготовлены из толстостенного алюминия со специальным покрытием (полиуретан, TIVAR) для снижения шума и износа.

• Антистатические системы: Ионизаторы, заземление всех металлических частей, специальные материалы для исключения накопления заряда.

• Усиленный узел запайки: Губки из высокопрочной стали, рассчитанные на длительный контакт с абразивной пылью. Давление прижима выше, чем для пищевых продуктов.

• Прочная формирующая труба: Имеет утолщенные стенки и защитные вставки в зоне падения продуктов для предотвращения появления задиров.

Критерии выбора: Что спросить у производителя оборудования

1. Тип и размер метизов: Пришлите производителю образцы всех позиций, которые планируете фасовать. От этого зависит конструкция счетного узла.

2. Диапазон количества в пакете: Минимальное и максимальное число штук в одной упаковке. Может ли автомат фасовать как 10, так и 500 штук с одинаковой точностью?

3. Требуемая точность счета: Допустимый процент ошибки (например, 1 к 5000). Как это контролируется и обеспечивается?

4. Материал пленки и прочность шва: Пакет должен выдерживать падение с метизами внутри. Проведите тест на разрыв шва.

5. Производительность (пакетов/час): Соотнесите с объемами. Для мелких метизов скорость может достигать 60-80 пак/мин, для крупных — 20-30 пак/мин.

6. Гибкость переналадки: За какое время можно перейти с болтов М6 на шурупы 5x50? Нужна ли замена деталей или только смена программы?

Тренды: Интеллект и интеграция

• Системы машинного зрения: Камеры не только считают, но и распознают дефектные метизы (сорванную резьбу, отсутствие гальваники) прямо в потоке.

• Полная интеграция с 1С/ERP: Каждая упакованная пачка сопровождается данными (артикул, количество, дата-время), которые автоматически попадают в учетную систему.

• Автоматическая подача пустых коробок и паллетизация: Готовые пакеты автоматически укладываются в транспортную тару.

Экономический эффект: О чем говорят цифры

• Ликвидация пересорта: Точный автомат исключает финансовые потери от недовложений и ошибочных вложений.

• Резкое снижение трудозатрат: Одна линия заменяет 4-8 рабочих мест ручной комплектовки.

• Скорость обработки заказов: Готовые промаркированные пакеты позволяют мгновенно комплектовать отгрузочные партии.

• Повышение статуса продукта: Аккуратная фасовка в прозрачный пакет-подушку позиционирует метизы как качественный, готовый к продаже товар, а не как полуфабрикат.

Заключение:

Автомат для фасовки метизов в пакеты-подушки — это мост между производством и розничной полкой. Он трансформирует сыпучую массу крепежа в понятный, удобный и надежно упакованный продукт для конечного потребителя.

Решающий шаг перед покупкой — проведение расширенных приемочных испытаний (FAT). Необходимо привезти на завод-изготовитель оборудование не менее 100 кг своих самых проблемных метизов — самых мелких, самых острых, самых склонных к слипанию. Провести тестовую фасовку в объеме, эквивалентном одной рабочей смене. Оценить реальную точность, процент брака, надежность работы счетного узла и качество швов под нагрузкой.

Правильно подобранный и настроенный автомат становится вашим стратегическим активом, который не только экономит деньги, но и создает новое качество продукта, укрепляя репутацию бренда в глазах клиента, для которого важен каждый винтик.
