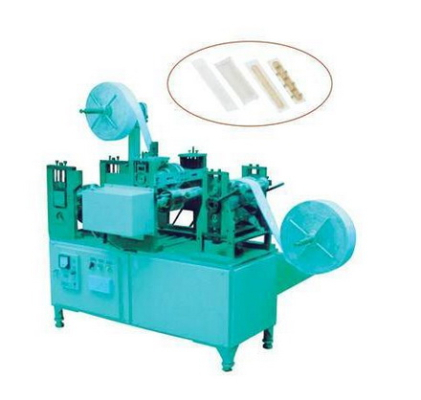

Упаковка для стерильности: Автомат для медицинских шпателей

Автоматическая машина для упаковки медицинских шпателей: где упаковка становится гарантией стерильности

В медицинской и лабораторной практике упаковка одноразового шпателя — это не просто этап производства, а критический барьер, отделяющий стерильный инструмент от нестерильного мира. После двадцати лет работы с оборудованием для медицинских изделий я уверенно заявляю: автоматическая упаковка шпателей — это отдельная инженерная дисциплина, где бескомпромиссная точность встречается с требованиями санитарных норм. Это не про скорость, а про гарантию. Ошибка в настройке такого автомата может стоить не брака, а доверия к целой партии продукции.

Философия процесса: Упаковать, не повредив и не инфицировав

Медицинский шпатель — изделие с тремя вызовами для упаковщика:

1. Хрупкость: Деревянные, реже пластиковые шпатели легко ломаются при механическом воздействии.

2. Острые края: Рабочая часть может прорезать неправильно подобранную или некачественно запаянную пленку.

3. Стерильность (или, как минимум, высокая степень чистоты): Упаковка должна быть герметичной и выдерживать последующую стерилизацию (газовую, радиационную) без потери целостности.

Четырехшовный пакет (с дополнительным швом по длине) здесь часто предпочтительнее трехшовного, так как создает более жесткий «конверт», лучше фиксирующий шпатель и сводящий к нулю риск прокола в углах.

Принцип работы: Стерильность на конвейере

Современная машина — это комплекс, спроектированный для работы в чистой зоне (класс D или выше). Основные этапы:

1. Ориентация и подача шпателей: Шпатели в насыпном виде поступают в вибрационный бункер-ориентатор со сложной системой направляющих. Задача — развернуть их все в одну плоскость и сориентировать «лопаточкой» в одну сторону. Для деревянных изделий с неровной поверхностью это сложнейшая задача. После ориентации шпатели поштучно подаются на ленту точного позиционирования.

2. Формирование пакета и укладка: Используется преимущественно технология горизонтальной упаковки (HFFS). Шпатель укладывается на нижний слой упаковочного материала (стерилизуемая бумага/пленка или медицинский ламинат Tyvek/PE). Затем он накрывается верхним слоем. Этот метод минимизирует падение и трение изделия. Для 4-шовного пакета боковые швы формируются сразу.

3. Запайка — критически важный узел: Термопара с ЧПУ-управлением создает швы. Для разных материалов — разные режимы:

   • Для ламинированной бумаги: Импульсная запайка с точным контролем, чтобы не сжечь бумажный слой.

   • Для соэкструзионной медицинской пленки: Постоянный нагрев с контролем давления.
     Швы должны быть абсолютно герметичными, но без «пережога», который ослабляет материал. В четырехшовном пакете дополнительный продольный шов создает «ребро жесткости».

4. Контроль и отбраковка: Обязательны:

   • Визуальный контроль (камера): Проверяет наличие шпателя внутри и целостность швов.

   • Весодозатор (checkweigher): Отлавливает пустые или, наоборот, двойные упаковки.

   • Датер/кодер: Наносит лазером или термотрансфером номер партии, срок годности, штрих-код — данные, критичные для отслеживания в медицине.

5. Накопление и вывод: Упакованные шпатели направляются в коробки или на паллеты, часто через зону выдержки для остывания швов.

Ключевые узлы, от которых зависит всё

• Ориентатор: Должен быть изготовлен из материалов, допускающих мойку и дезинфекцию (анодированный алюминий, нержавеющая сталь). Вибрация должна быть регулируемой, чтобы не повредить хрупкие деревянные изделия.

• Транспортная система: Все направляющие и ремни, контактирующие с шпателем, должны иметь мягкое покрытие (силикон, полиуретан) для предотвращения сколов и заусенцев.

• Термоформовочный узел: Пресс-форма с нагревательными элементами и системой водяного охлаждения. Чистота поверхности губок — обязательное условие, любая нагар может стать местом негерметичности.

• Система размотки материала в стерильных условиях: Рулон материала может подаваться через шлюз с УФ-лампой для дополнительной дезинфекции поверхности перед запайкой.

3 шва или 4? Ключевое технологическое решение

• 3-шовный пакет («подушка»): Быстрее и дешевле в производстве. Подходит для коротких пластиковых шпателей с закругленными краями, где риск прокола минимален.

• 4-шовный пакет («конверт»): Создает более жесткую и защищенную конструкцию. Идеален для стандартных деревянных шпателей с острыми краями. Дополнительный шов исключает «болтание» изделия внутри и смещение острых углов к стенкам пакета. Это выбор для продукции премиум-класса и изделий, проходящих последующую стерилизацию.

Критерии выбора: Вопросы регулятору и технологу

1. Требования конечного пользователя: Нужна ли стерилизуемая упаковка? Будет ли продукт стерилизоваться после упаковки (газ Ethylene Oxide, гамма-излучение)? Это определяет материал (специальные медицинские пленки).

2. Характеристики шпателя: Длина, толщина, материал (дерево, пластик), хрупкость. Машина должна быть протестирована именно на вашем изделии.

3. Требуемая производительность: Для медицинских изделий, где важен контроль, 70-120 упаковок в минуту — отличный показатель.

4. Валидация и документация: Поставщик должен предоставить протоколы IQ/OQ (квалификации установки и эксплуатации), а также возможность проведения PQ (квалификации производительности) на вашем производстве.

5. Материалы контактных частей: Все, что соприкасается с продуктом или упаковкой, должно быть из коррозионно-стойкой стали или специальных сплавов, допускающих очистку дезинфектантами.

Тренды: Полная прослеживаемость и «зеленые» решения

• Индивидуальная маркировка DataMatrix: На каждый пакет наносится уникальный код, позволяющий отследить всю историю: от сырья до пациента.

• Системы машинного зрения с ИИ: Для обнаружения микроскопических дефектов шпателя (трещины, сколы) прямо в процессе упаковки.

• Переход на экологичные, но сертифицированные материалы: Биоразлагаемые полимеры, пригодные для медицинской упаковки и стерилизации.

Заключение:

Выбор автомата для упаковки медицинских шпателей — это инвестиция в безопасность и репутацию. Это оборудование должно быть не просто механизмом, а технологическим партнером, чья работа документально подтверждена и валидирована.

Обязательным условием покупки является проведение FAT (Factory Acceptance Test) с участием ваших технологов и QA-специалистов. Тест должен включать упаковку не менее 10 000 шпателей с последующей выборочной проверкой герметичности (методом пузырьков или красителя) и прочности швов. Смотрите на процент брака, плавность работы ориентатора и простоту смены формата.

Правильно выбранная машина — это ваш тихий и безупречный страже, который гарантирует, что каждый шпатель достигнет врача или лаборанта в безупречном, защищенном виде, готовый к использованию. В медицине качество упаковки равно качеству продукта.
