DCWB против TCZB: дуэль горизонтальных машин для жидких продуктов без победителя

Коллеги, давайте начистоту.

В мире горизонтальной упаковки жидкостей и гелей сложилась странная ситуация. Менеджеры по продажам в ответ на любой запрос предлагают «одну из двух»: либо DCWB, либо TCZB. Аргументация — как под копирку: «обе хороши, обе справятся, выбирайте по цене».

Это враньё.

DCWB и TCZB — это разные архитектуры. Разная кинематика пленки. Разные зоны риска. Разные болезни. И если вы выберете не ту платформу под свой жидкий продукт, вы будете мучиться годами.

Я сравню их по пяти критическим узлам. Без дипломатии.

Критерий 1. Кинематика пленки: кто держит удар

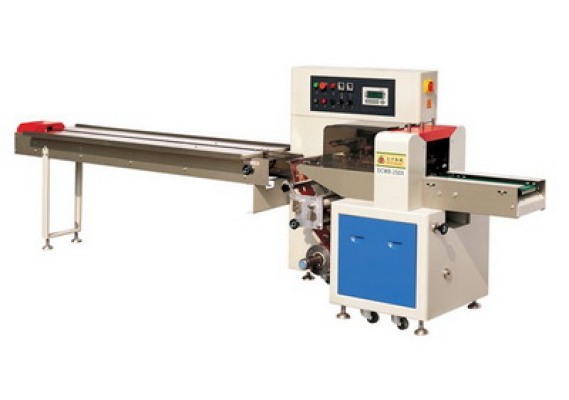

DCWB (серии 250, 350, 600, 800): нижняя подача. Пленка поднимается снизу вверх, огибает формовщик, затем опускается на конвейер. Продукт подается сверху или сбоку в уже сформированный рукав.

Плюс для жидкостей: пленка плотно облегает конвейер. Есть опора снизу. Продукт не продавливает дно пакета до сварки.

Минус для жидкостей: высота пакета жёстко ограничена геометрией формовщика. В паспортах DCWB — до 50–80 мм . Выше сделать нельзя — пленка не обогнёт формирователь. Для объёмных порций (200 мл и выше) DCWB не пригодна.

TCZB (серии 250, 400, 600, 900): верхняя подача. Пленка идёт сверху вниз, формирует «фартук». Продукт подается вертикально сверху в открытый карман.

Плюс для жидкостей: высота пакета — до 150 мм на TCZB-900X . Можно упаковывать литровые порции густых продуктов.

Минус для жидкостей: у пакета нет опоры снизу до момента сварки. Жидкий продукт «болтается», пленка провисает. Требуется точная синхронизация дозатора, чтобы порция легла точно в центр.

Вердикт: малообъёмная упаковка (до 100 мл) — DCWB. Крупная фасовка (от 200 мл) — TCZB.

Критерий 2. Привод дозатора: синхрон или зоопарк

DCWB: на большинстве моделей (250XD, 350X, 600X, 800X) установлены три сервопривода: пленка, конвейер, нож . Четвёртый сервопривод (для дозатора) — опция, которую забывают купить.

Реальность: 90% владельцев DCWB подключают дозатор отдельно, с собственным контроллером. Синхронизация — через концевик или датчик положения. Это приемлемо до 60 пакетов/мин. Выше — рассинхрон.

TCZB: на моделях 250B, 400B/D, 600X установлены 3–4 сервопривода в базе . Четвёртый привод часто зарезервирован под дозатор на уровне прошивки. E-CAM (электронный кулачок) доступен без танцев с бубном.

Реальность: TCZB легче синхронизировать с серводозатором. Это её естественная среда.

Вердикт: высокая скорость (от 120 уп/мин) с точным дозированием — TCZB. Бюджетные решения с пневматикой или отдельным контроллером — DCWB.

Критерий 3. Продольный шов: зона особого внимания

DCWB: продольный шов заваривается снизу, дисковыми электродами или ножами. Продукт находится над швом.

Риск: при переливе или брызгах жидкость течёт вниз, прямо на горячий шов. Нагар. Пригар. Брак.

Защита: конструктивная. На DCWB зона сварки удалена от зоны продукта. При аккуратном дозировании риск загрязнения минимален.

TCZB: продольный шов заваривается сбоку, вертикальными роликами. Продукт находится рядом со швом на всём протяжении конвейера.

Риск: жидкий продукт при малейшей вибрации касается неостывшего шва. Особенно критично на поворотах конвейера.

Защита: отсутствует. Это врождённый дефект TCZB для жидкостей. Требуется установка боковых экранов и перенастройка траектории дозатора.

Вердикт: продукты с высокой текучестью (вода, масло, спирт) безопаснее лить на DCWB. Густые пасты, не склонные к брызгам, можно на TCZB.

Критерий 4. Агрессивные среды и коррозия

DCWB: рама и кожухи — нержавейка 304. Проблемная зона — направляющие конвейера. На DCWB-600X и 800X они часто алюминиевые, анодированные. Анодирование — тонкий слой. Щёлочь или кислота съедают его за 2–3 месяца.

Реальность: DCWB требует замены алюминия на нержавейку при работе с агрессивной химией. Это не опция завода. Это доработка.

TCZB: рама — нержавейка 304. Проблемная зона — верхний узел подачи пленки. Ролики, валы, подшипники. Они открыты, брызги летят снизу вверх.

Реальность: на TCZB агрессивная среда убивает подшипники накопителя пленки. Требуются закрытые узлы 2RS и проточка валов под сальники.

Вердикт: по коррозионной стойкости ничья. У обоих слабые места. Разница только в локализации проблемы.

Критерий 5. Статика и водные растворы

DCWB: нижняя подача. Пленка трется о формовщик под собственным весом. Статика ниже, чем у TCZB. Площадь контакта меньше, скорость трения ниже.

Реальность: на DCWB редко нужны ионизаторы. Достаточно медного тросика.

TCZB: верхняя подача. Пленка падает сверху, трется о формовщик по всей высоте. Статика на 30–50% выше, чем у DCWB.

Реальность: водные растворы на TCZB требуют ионизатора. Штатный щёточный токосъёмник не справляется. Это не опция — это необходимость.

Вердикт: продукты на водной основе, чувствительные к микропроколам — DCWB. Сухие и масляные составы, где статика не критична — TCZB.

Итоговая таблица для технолога

Резюме для тех, кто устал читать

DCWB — это машина для агрессивной химии, спиртов, масел и низковязких жидкостей в пакетах малого объёма. Её преимущество — закрытая зона шва и низкая статика.

TCZB — это машина для густых гелей, паст, соусов с кусочками и объёмных порций. Её преимущество — высота пакета и заводская готовность к серводозированию.

Не бывает «универсального солдата». Бывает правильный выбор платформы под реологию вашего продукта.

И если менеджер говорит: «DCWB и TCZB — одно и то же» — он либо не разбирается, либо втюхивает складские остатки.

Выбирайте головой. Ваш гель этого заслуживает.
