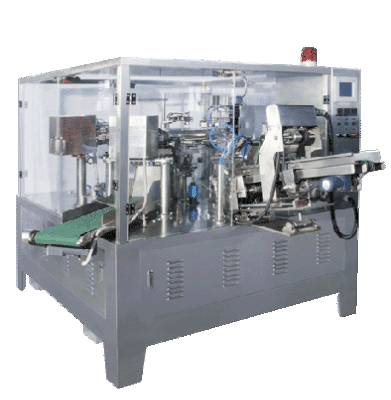

Готовый дой-пак: Особенности фасовочных автоматов

Готовый дой-пак: Особенности фасовочных автоматов

Фасовка в готовые пакеты дой-пак — это операция, где продукт встречается с упаковкой на равных. Оба — законченные сущности, и задача оборудования — обеспечить их безупречный союз без компромиссов для любой из сторон. Это требует от автомата не просто выполнения циклов, а высокой степени адаптивности и «тактичности». Инженерная сложность здесь заключается в том, чтобы механическая система научилась работать с мягкой, изменчивой и не всегда предсказуемой геометрией, которая к тому же является главным носителем бренда.

Основной парадокс: автоматизация рутинных операций с нерутинными объектами

Ключевое противоречие, которое необходимо разрешить, — сочетание высокой скорости с бережным обращением. В отличие от жёсткой бутылки или банки, пакет — объект податливый и неустойчивый. Поэтому логика построения автомата кардинально отличается от линий розлива.

Фундаментальные принципы проектирования таких систем:

1. Принцип минимального принуждения. Пакет не следует зажимать, дёргать или перегибать — его нужно направлять, подстраховывать и корректировать. Все захваты и направляющие имеют закруглённые кромки и регулируемое усилие.

2. Принцип позиционной избыточности. Пакет фиксируется не в одной точке, а по всему периметру горловины с помощью формовочного кармана (неста) или системы боковых направляющих. Это предотвращает скручивание и смещение.

3. Принцип «чистого» контакта. Любой узел, касающийся внутренней поверхности пакета (сопло дозатора, газораспылитель), должен быть выполнен из химически инертных материалов (нержавеющая сталь AISI 316, PTFE, PEEK) и иметь идеально полированную поверхность для предотвращения налипания продукта.

Разбор ключевых технологических узлов: где кроются реальные проблемы

1. Узел сепарации и подачи.
Проблема «двойного снятия» (когда захватываются два пакета вместо одного) решается не только механикой, но и физикой.

• Пневмоподъём стопки: Стопка пакетов лежит на поддоне, который медленно поднимается пневмоцилиндром, поддерживая постоянный уровень для захвата. Это исключает рывки.

• Комбинированный сепаратор: Резиновые пальцы-отгибатели физически отделяют угол второго пакета, в то время как струя направленного воздуха создает воздушную прослойку между первым и вторым пакетом. Только после этого вакуумные присоски захватывают верхний.

2. Узел раскрытия — сердце системы.
Современный подход — многостадийный и с обратной связью.

• Первая стадия (грубое раскрытие): Вакуумные чашки захватывают переднюю и заднюю стенку пакета в верхней части и расходятся на заранее запрограммированное расстояние. В этот момент в щель подаётся широкая струя низкого давления.

• Вторая стадия (тонкое раскрытие и позиционирование): Внутрь частично раскрытого пакета вводятся две тонкие механические направляющие (из полимера Delrin), которые окончательно формируют горловину и точно позиционируют её под заливочное сопло. Датчик (оптический или ёмкостной) подтверждает успех.

3. Дозирующий узел.
Особенность — необходимость работы с «плавающим» основанием. Пакет лежит на опорной плоскости, но его дно не зафиксировано.

• Стратегия «следования за уровнем»: Для жидких продуктов используется телескопическое сопло с ультразвуковым или ёмкостным датчиком уровня. Сопло погружено в продукт и поднимается синхронно с ростом уровня, что минимизирует пенообразование.

• Стратегия «падающего потока» для сыпучих: Для минимизации трения о стенки горловины продукт подаётся по центральному желобу, который немедленно отводится после сброса дозы.

Специфика под тип продукта: неочевидные нюансы

• Мука, крахмал, пудра: Кроме аспирации критически важна система статического нейтрализатора (ионизатор) на пути пакета. Электростатический заряд заставляет пыль прилипать к внутренним стенкам пакета выше уровня продукта, что гарантированно портит шов.

• Растительное масло, сиропы: Проблема — затеки по внутренней стороне горловины. Решение — дозатор с игольчатым отсечным клапаном и немедленная вертикальная отстыковка сопла после дозирования.

• Замороженные ягоды, овощи: Продукт имеет нестабильную объёмную плотность и может «выпирать» из пакета. Применяется дозирование по весу с последующей шоковой заморозкой в тоннеле, после которой пакет дозапаивается.

Эксплуатационные критерии выбора: вопросы, которые решают всё

1. Каков ресурс критичных расходников? Резиновые вакуумные присоски, тефлоновые покрытия направляющих, уплотнительные кольца на поршнях дозатора. Какова их стойкость к абразиву, маслу, кислоте?

2. Как реализована диагностика неисправностей? Современный автомат должен иметь встроенную систему самодиагностики с чёткими кодами ошибок на дисплее: «Не сработал датчик раскрытия», «Падение давления в пневмосистеме», «Отклонение веса от допуска».

3. Как организовано удаление бракованного пакета? Есть ли автоматический сброс непрошедшего контроль пакета в отдельный бункер без остановки линии?

4. Каков реальный коэффициент использования (OEE)? Паспортная производительность — это одно. Нужно учитывать время на подгрузку пакетов, плановую очистку, ложные срабатывания защиты.

Заключение: оборудование как продолжение технологической культуры

Автомат для фасовки в готовые дой-паки — это максимально специализированный инструмент. Его нельзя купить «на вырост» или «про запас». Он проектируется и выбирается под конкретную упаковку, конкретный продукт и конкретный темп работы. Его главная ценность — способность сохранить ту самую добавленную стоимость, которую создали дизайнеры и маркетологи, воплотив её в упаковку. Поэтому успешное внедрение такого оборудования — это всегда симбиоз инженерной компетенции поставщика и чёткого понимания своих процессов со стороны производителя. В правильно настроенной линии этот автомат становится незаметным, как хорошо отлаженный механизм часов, — он просто гарантирует результат, пакет за пакетом.
