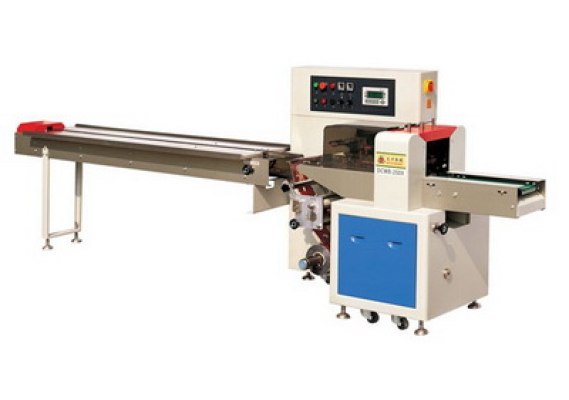

Китайский конструктор: как заказать DCWB/TCZB под жидкости и получить работающую машину

Я ненавижу фразу «ну вы же понимаете, Китай».

Её говорят, когда хотят оправдать брак, недокомплект, срыв сроков или откровенное враньё в спецификации. И самое обидное: 70% проблем закладываются не в Китае, а здесь, в офисе покупателя.

Потому что покупатель не умеет формулировать требования. Он отправляет запрос: «Интересует горизонтальная упаковочная машина для геля». Получает красивое коммерческое предложение с картинками. Переводит деньги. А через три месяца вскрывает контейнер и понимает: DCWB пришла, но на ней нет сервопривода дозатора, а в договоре было написано «опция».

Китай — не благотворительность. Китай — это конструктор «собери сам». Вы платите за базовую платформу, а дальше — каждая галочка в спецификации стоит денег. Не поставили галочку — не получили узел.

Я научу вас разговаривать с фабриками FOSHAN на их языке. Без мистики, без «особых отношений». Только жёсткий прагматизм и 10 пунктов, которые я вписываю в каждый контракт на DCWB или TCZB под жидкий продукт.

Пункт 1. Язык технического задания — английский, единицы измерения — метрические

Ошибка новичка: отправить техзадание на русском через переводчика-посредника. Посредник переводит как умеет. Фабрика читает и дорисовывает в голове «типовую машину для печенья».

Правило: техническое задание составляется на техническом английском. Не «machine for gel», а «Horizontal flow wrap machine for liquid/viscous products, model DCWB-350X, with servo driven liquid dosing system».

Что требовать:

• Чертежи в миллиметрах, не в дюймах.

• Техническую документацию на английском (не на китайском с гугл-переводом).

• Спецификацию комплектующих с брендами (Siemens, Omron, Panasonic — не «equivalent»).

Цена ошибки: вам привезут машину с шириной конвейера 254 мм вместо 250 мм, потому что переводили дюймы. Ваш формовщик не встанет. Привет, 3 месяца доработок.

Пункт 2. Трёхсервоприводная база — обязательное условие

Для DCWB: минимальная конфигурация под жидкости — 3 сервопривода (плёнка, конвейер, нож). Если продавец предлагает «эконом» с частотником на конвейере — отказывайтесь.

Почему: жидкость требует синхронного впрыска. На частотнике вы не привяжете дозатор к положению плёнки с точностью до миллисекунды. Будете ловить дозу ручками.

Что писать в ТЗ:
«Machine must be equipped with 3 servo motors (film feed, conveyor, cross sealing/cutting) from recognized brand (Panasonic, Delta, Siemens). Inverter drives for main axes are not acceptable».

Пункт 3. Сервопривод дозатора — в основной шине, не отдельно

Самая частая подстава: вам ставят четвёртый сервопривод, но не подключают его к общей системе управления. Дозатор имеет свой пульт, свою кнопку «Пуск», свою задержку.

Результат: на 60 пакетах ещё синхронно, на 80 — плывёт, на 100 — каша.

Что писать в ТЗ:
«Dosing servo drive must be integrated into main machine control system via EtherCAT or CANopen. Dosing parameters (volume, start delay, injection time) must be adjustable from main HMI. Separate dosing controller is not acceptable».

Проверка: просите видео интерфейса, где на главном экране HMI есть раздел «Dosing». Если продавец не может показать — значит, не сделано.

Пункт 4. Нержавейка — 304, но не везде

Китайцы пишут «из нержавеющей стали». Вы думаете, вся машина нержавеющая. Потом выясняется, что нержавейка — только кожухи, а рама — чёрный металл, покрашенный «серебрянкой».

Что писать в ТЗ:

• Frame material: Stainless steel 304 (not painted carbon steel).

• Conveyor side rails: Stainless steel 304 (not aluminum).

• Forming box: Stainless steel 304, inner surface polished to Ra ≤ 0.4 μm (for sticky products).

• All fasteners (bolts, nuts) in product zone: Stainless steel 304.

Особо подчеркнуть: «No painted surfaces in the area where film or product is present».

Пункт 5. Подшипники — только закрытые (2RS)

Для DCWB и TCZB, работающих с жидкостями, открытые подшипники — убийца ресурса. Брызги, конденсат, пар — вода проникает внутрь, смазка вымывается за 2 недели.

Что писать в ТЗ:
«All bearings in film feeding section, conveyor drive and sealing units must be sealed type (2RS) with food-grade grease. Bearings with shields (ZZ) are not sufficient against liquid ingress».

Проверка: просите фото подшипников до сборки. Если видите металлические шайбы (ZZ) — это не защита от воды, это защита от пыли.

Пункт 6. Продольный шов — перекрытие от 8 мм

Для сухих продуктов DCWB и TCZB настраивают на перекрытие 3–5 мм. Для жидкостей этого катастрофически мало. Шов лопается под давлением.

Что писать в ТЗ:
«Longitudinal seam overlap must be adjustable up to min. 10 mm. Standard overlap for liquid products must be set to 8 mm minimum. Forming box design must allow such overlap without film jamming».

Проверка: требуйте чертёж формовщика с указанием геометрии зоны перекрытия.

Пункт 7. Фотодатчик — цифровой, с TEACH

Старые модели DCWB и даже новые TCZB могут комплектоваться аналоговыми датчиками (настройка потенциометром). Для жидкостей с бликами и конденсатом это неработоспособно.

Что писать в ТЗ:
«Film registration mark sensor must be digital type with TEACH function (automatic setup). Preferred brands: Keyence, Omron, Sick. Sensor must be able to detect marks on transparent/glossy film with liquid residues».

Важно: уточнить угол установки. Я всегда прошу: «Sensor mounting bracket must allow adjustment of sensing angle from 0° to 30°».

Пункт 8. Тефлоновые ленты — запас в комплекте

Мелочь, но она бесит. Машина приходит с одним комплектом тефлона на губках. Вы запускаетесь, через месяц лента изнашивается, а заказать новую — 3 недели из Китая.

Что писать в ТЗ:
«Supply package must include 2 sets of spare Teflon tapes for longitudinal and cross sealing jaws. Each set must be pre-cut to machine size with adhesive backing».

Цена вопроса: 20–30 долларов запас. А простоев — на миллион.

Пункт 9. Приёмочные испытания — в порту Китая, на вашем продукте

Продавец всегда говорит: «Машина протестирована, всё работает». Не верьте. Тестировали на салфетках, потому что гель лень было заливать.

Что писать в ТЗ:
«Factory acceptance test (FAT) must be performed with customer's product (liquid/gel) and film. Video recording of full production run (60 minutes at nominal speed) is mandatory. Acceptance criteria: no leakage, register accuracy ±1 mm, dose accuracy ±1%».

Если вы не едете в Китай: нанимайте независимого инспектора (SGS, Bureau Veritas). 500 долларов — и вы не получите машину с кривым формовщиком.

Пункт 10. Упаковка и консервация — для морского климата

Контейнер идёт 45 дней. Влажность, перепады температур. Китайцы упаковывают «как обычно» — стретч-плёнка и всё.

Что писать в ТЗ:
«Machine must be VCI packed (Volatile Corrosion Inhibitor). All uncovered metal surfaces coated with preservative oil. Desiccant bags inside electrical cabinet. Shrink wrap + wooden crate with ventilation».

Результат: через месяц после распаковки у вас не будет пятен коррозии на направляющих.

Пункт 11 (бонусный). Штрафные санкции за несоответствие

Без этого пункта все предыдущие — просто пожелания.

Что писать в контракте:
«If machine does not meet specifications agreed in Annex A, buyer has right to:

• Reject machine with full refund + 20% penalty, or

• Accept machine with discount 30% from contract value.
  Vendor bears all costs of return shipment».

Китайцы торгуются за эти пункты. Но если они уверены в своём продукте — подпишут. Не подписывают — значит, знают, что обманут.

Чек-лист: что должно быть в спецификации DCWB/TCZB для жидкостей

Распечатайте и прикрепите к договору:

Резюме: Китай — не враг, Китай — это зеркало

Я работаю с фабриками FOSHAN 12 лет. Там работают нормальные инженеры. Они делают ровно то, что написано в контракте. Ни строчкой больше.

Они не обязаны угадывать, что вам нужна машина для жидкостей, если вы заказали «стандартную DCWB-350X». Вы получите стандартную DCWB-350X. Для печенья.

Хотите машину для геля — платите за опции и прописывайте каждую в договоре.

Хотите сэкономить на техзадании — сэкономите один раз при покупке, а потом будете терять ежемесячно на браке и переделках.

Я написал эту статью не для того, чтобы вы боялись Китая. Я написал её, чтобы вы перестали надеяться на «авось».

DCWB и TCZB — отличные платформы. Но только когда вы чётко объяснили производителю, что именно хотите получить.

Объясняйте правильно. И пусть ваши гель и паста пакуются ровно, герметично и с первого дня.
