Инструкция по эксплуатации контроллера MCC 2100
13 Сен 2017

Инструкция по эксплуатации контроллера MCC 2100

Содержание:

1.    Технические данные
2.    Пульт управления MIKSTER MCC-2100
3.    Технологические программы
3.1. Установка часового механизма действительного времени
4.    Программирование технологических процессов
4.1. Осуществление программы записанной в памяти
4.2. Остановка осуществления выполняемой программы
4.3. Автоматический запуск процесса
4.4. Издание заданных параметров во время работы устройства управления
5.    Сервисные функции устройства управления
5.1. Конфигурация устройства управления
5.2. Коррекция нуля для измерительных каналов
5.3. Тест исправности действия клавишей и реле
5.4. Определение положения реле, а также условий завершения цикла для отдельных циклов
5.5. Определение условий работы реле
5.6. Определение тревоги
5.7. Кассирование всех установок устройства управления
5.8. Определение положения реле для “PAUSE” (ПАУЗЫ)
5.9. Определение положения реле для “STOP” (СТОП)
5.10. Установка и способ запуска процесса „MОЙКА”
5.10.1.Программирование процесса „MОЙКА”
5.10.2.Запуск процесса „MОЙКА”
5.11. Определение реле для процесса „MОЙКА”
5.12. Определение реле для состояния “автоматическое проветривание”
5.13. Проверка времени работы коптильной камеры
6.   Подключение MCC-100 к компьютеру
7.   Подключение печатающего устройства к MCC-100
8.  ТАБЛИЦА КОДОВ ОШИБОК КОНТРОЛЛЕРА MCC-2100


1. Технические данные

Размеры (ширина х высота х глубина), мм:  190х290х50

Питание:  24V AC (трансформатор в составе) 44

Картер:  одночастотный типа «FRONT PANEL»

Степень защиты:  с фронта IP 65

Влажность:  0..75% (относительной влажности)

Температура:  среды -20..+70°C, работы 0..+60°C

Световой показатель:  семисегментные световые показатели LED

Клавиатура:  фольговая 50 клавишей

Сигнализация положений:  18 диодов LED

Релейные выходы:  24-х короткозамыкательный контакт (220V , 2А)

Аналоговые выходы:  выборочно

Аналоговые входы:  8 х (PT-100 или 0..20 mA или 4..20mA)

Цифровые входы:  8 х сепарирующий вход Umax=220V

Последовательное сообщение:  1 x RS-232 (Принтер), 1 x RS-485 (PC)

2. Пульт управления MIKSTER MCC 2100

Любые операции связанные с запуском управляющего устройства, программированием, ручными изменениями и т.п. совершаются при помощи пульта управления.

На пульте можно выделить следующие функциональные блоки:

- блок нумеровых световых показателей

- клавиши НУМЕРОВЫЕ вместе с клавишами ФУНКЦИОНАЛЬНЫМИ

- клавиши, а также сигнализационные диоды СОСТАВА ВЫХОДНОГО ОБОРУДОВАНИЯ

- клавиши, а также диоды СИГНАЛИЗАЦИИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА - иинформация, касающаяся рабочего состава устройства управления (состояние работы, значения параметров заданных и отчитанных и т.п.) высвечивается на альфанумеровых световых показателях, а также сигнализируется при помощи диодов LED.

3. Начало работы MIKSTER MCC 2100

После включения питания высвечиваются все световые показатели и диоды, которые после примерно 5-ти секунд должны выключится, что свидетельствует о правильной работе системы; устройство управления переходит в состояние подготовки к работе.

3.1. Установка часового механизма действительного времени

Для установки правильного времени необходимо:

- нажать и придержать несколько секунд клавишу  указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода (стандартно “888”) и нажать клавишу   пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода (стандартно “888”) и нажать клавишу  пульсируют две красные цифры обозначающие час

- используя нумеровые клавиши ввести данный час и нажать клавишу  пульсируют две красные цифры обозначающие минуту

- используя нумеровые клавиши, ввести данную минуту и нажать клавишу  (в поле “ЗАДАННАЯ ВЛАЖНОСТЬ” пульсируют две цифры обозначающие год)

- используя нумеровые клавиши ввести данный год (только две последние цифры) и нажать клавишу  (в поле “ВРЕМЯ ЦИКЛА - часы” пульсируют две цифры обозначающие месяц)

- используя нумеровые клавиши ввести данный месяц и нажать клавишу  (в поле “ВРЕМЯ ЦИКЛА - минуты” пульсируют две цифры обозначающие день)

- используя нумеровые клавиши ввести данный день и нажать клавишу

После выполнения вышеуказанных функций управляющее устройство запоминает введённое время и переходит в состояние подготовки к работе.

4. Программирование технологических процессов

Чтобы создать новую программу или осуществить издание уже существующей программы необходимо:

- нажать клавишу  указывается надпись“CODE” и пульсируют зелёные (или жёлтые) цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “222” и нажать клавишу  пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “222” и нажать клавишу  пульсирует зелёная цифра, обозначающая номер программы

- используя нумеровые клавиши указать номер программы (1-50), которую хотим создать или исправить (если программа с таким номером уже существует) и нажать клавишу .

Теперь можно приступить к изданию программы, в состав которой входит максимально 20 циклов. Номер цикла издаваемого в данный момент высвечивается в поле .

Между очередными циклами (1-20) перемещаемся нажимая клавишу , в каждом цикле можно задать следующие параметры:

- температуру в камере

- температуру батона

- влажность

- время продолжительности цикла

- название цикла.

После введения управляющего устройства в состояние программы пульсируют зелёные (жёлтые) цифры в поле “ТЕМПЕРАТУРА КАМЕРЫ”. Чтобы задать требуемые параметры необходимо:

- из блока клавишей названий циклов (-4-) выбрать отвечающее данному циклу, нажимая соответствующие название, что будет подтверждено высвечиванием контрольной диоды при выбранном названии

- используя нумеровые клавиши указать требуемое значение температуры камеры и нажать клавишу  пульсируют зелёные (жёлтые) цифры обозначающие температуру батона

- используя нумеровые клавиши указать требуемое значение температуры батона и нажать клавишу  , пульсируют зелёные (жёлтые) цифры обозначающие влажность

- используя нумеровые клавиши указать требуемое значение влажности и нажать клавишу  , пульсирует зелёная (жёлтая) цифра (или цифры) обозначающие время продолжительности цикла в часах

- используя нумеровые клавиши указать число часов продолжительности цикла и нажать клавишу  , пульсируют зелёные (жёлтые) цифры обозначающие время продолжительности цикла в минутах

- используя нумеровые клавиши указать время продолжительности цикла в минутах

- нажать клавишу   , переходить этим же методом к изданию очередного цикла

- повторяем все функции выполненные при издании первого цикла и т.д.

- после нанесения соответствующих значений для всех требуемых циклов (максимально   20) нажимаем  клавишу , чтобы завершить процесс программирования или клавишу , чтобы осуществить издание очередной программы. Выбор номера программы, а также само программирование проводим тем же образом, как это описано в начале главы.

4.1. Осуществление программы записанной в памяти

Для осуществления программы записанной раньше в памяти устройства управления необходимо:

- нажать клавишу , пульсирует зелёная (жёлтая) цифра обозначающая номер программы

- используя нумеровую клавиатуру указываем номер программы,  которую хотим осуществить и нажимаем клавишу

- клавишей  выбираем номер шага, с которого программа должна выполняться

- нажатием клавиши  запускаем программу.

Шаг, которого время выполнения установлено на 00:00 не будет выполняться.

4.2. Остановка осуществления выполняемой программы

В каждый момент мы можем прервать выполнение программы без возможности её возобновления, чтобы это сделать необходимо нажать два раза клавишу , при этом устройство управления переходит в состояние подготовки к работе.

Mожно также прервать выполняемую программу, а после этого вернуться к её осуществлению, чтобы это сделать необходимо:

- нажать клавишу  ; высвечивается сообщение “PAUSE” (ПАУЗА) и управляющее устройство прерывает выполнение программы

- чтобы возобновить выполнение программы необходимо повторно нажать клавишу .

4.3. Автоматический запуск процесса

Устройство управления MIKSTER MCC 2100 даёт возможность запуска программы в произвольное, ранее установленное время. Чтобы управляющее устройство могло самостоятельно произвести запуск необходимо:

- нажать клавишу  ; пульсирует зелёная (жёлтая) цифра (цифры) обозначающая номер программы

- используя нумеровую клавиатуру указываем номер программы, которую хотим автоматически запустить

- нажимаем клавишу ; высвечиваются все заданные раньше параметры программы (нажимая клавишу  можем подсмотреть параметры очередных шагов)

- нажимаем клавишу ; пульсируют зелёные (жёлтые) цифры обозначающие час автоматического запуска технологической программы; красным цветом высвечивается данный час

- используя нумеровую клавиатуру указываем время автоматического начала процесса

- нажимаем клавишу ; пульсируют зелёные (жёлтые) цифры обозначающие минуту автоматического запуска технологического процесса

- используя нумеровую клавиатуру указываем минуту автоматического начала процесса

- нажимаем клавишу   и устройство управления переходит в состояние ожидания на автоматический запуск программы; пульсирует надпись “AUTO” (АВТО), а также диоды на клавишах  и .

В определённое нами время управляющее устройство автоматически начинает осуществление соответствующей программы с первого шага. Перерыв процесса описан в пункте 4.2.

4.4. Издание заданных параметров во время работы устройства управления

Существует возможность поправки параметров заданных раньше, во время выполнения устройством управления программы. Для этого необходимо (во время осуществления программы):

- нажать клавишу

- используя нумеровые клавиши указать требуемое значение температуры камеры и нажать клавишу ; пульсируют зелёные цифры обозначающие температуру батона

- используя нумеровые клавиши указать требуемое значение температуры батона и нажать клавишу ; пульсируют зелёные (жёлтые) цифры обозначающие влажность

- используя нумеровые клавиши указать требуемое значение влажности и нажать клавишу ; пульсирует зелёная (жёлтая) цифра (или цифры) обозначающая время продолжительности цикла в часах

- используя нумеровые клавиши указать время продолжительности цикла в часах и нажать клавишу ; пульсируют зелёные (жёлтые) цифры обозначающие время продолжительности цикла в минутах

- используя нумеровые клавиши указать время продолжительности цикла в минутах

- нажать клавишу , устройство управления продолжает осуществление программы с новыми параметрами работы.


ВНИМАНИЕ!!!

Введённые во время работы управляющего устройства изменения действуют только до момента завершения технологического процесса. После завершения программы устройство управления “запоминает” программу с данными, установленными во время процесса программирования.

5. Сервисные функции устройства управления

Управляющее устройство располагает очень расширенными сервисными функциями дающими возможность применения его параметров и метода работы для индивидуальных нужд потребителя. Соответствующие установки осуществляемые при помощи сервисных функций запоминаются устройством управления и используются во время реализации выбранной программы.

ВНИМАНИЕ!!!

Сервисные функции может использовать только сервисный рабочий или рабочий прошедший обучение!!! Не следует использовать эти функции, если нет такой необходимости!!!

Чтобы запустить сервисные функции необходимо:
- нажать и придержать несколько секунд клавиши  и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE” (СЕРВИС)

Теперь можно выбрать соответствующий номер сервисной функции. Отдельные номера обозначают:
0.    Версия программы

1.    Setup

2.      Преобразователь AC

3.    Тесты

4.    Определение реле для циклов

5.    Tип реле

6.    Тревоги

7.    Инициализация

8.    Положение реле для “PAUSE” (ПАУЗЫ)

9.    Определение реле “STOP” (СТОП)

5.1. Конфигурация устройства управления

Чтобы осуществить основную конфигурацию устройства управления необходимо:

- нажать и придержать несколько секунд клавиши  и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE” (СЕРВИС)

- нажать клавишу ; зелёным (жёлтым) цветом высвечивается номер ячейки SETUP “F00”, красным цветом высвечивается значение приписанное данному параметру

- используя нумеровые клавиши указать значение в данной ячейке

- нажимая клавишу ; переходя таким образом к очередной ячейке SETUP

- используя нумеровые клавиши указать значение в данной ячейке.

Вышеуказанные функции повторяем до момента установки желаемых значений в каждой ячейке SETUP. Значение отдельных ячеек представлено в таблице:

НР Ячейки

Значение установлено фабричным способом

Предел

Описание

F00

0

0..39

Номер в сети RS – 485 - если располагаем только одним устройством управления, тогда оставляем установленное значение как подразумеваемое, то есть “0”, когда имеем два или больше устройств управления подключенных к сети, тогда даём им очередные номера

F01

0



Свободное

F02

0



Свободное

F03

380

0..450

Температура плиты дымогенератора

F04

220

0..255

Температура дыма

F05

0

0..2

Статус delty

F06

1

0..255

Частота записи регистрации

F07

111

0..999

Код к SET-UP (3 цифры)

F08

111

0..999

Код к SET-UP (3 цифры)

F09

222

0..999

Код к программированию (3 цифры)

F10

222

0..999

Код к программированию (3 цифры)

F11

888

0..999

Код к часам (3 цифры)

F12

888

0..999

Код к часам (3 цифры)

F13

150

0..255

Максимальная заданная температура

F14

150

0..255

Максимальная заданная температура батона

F15

60

0..512

Время после отключения питания

F16

12,0

0..25,5

Превышение Тк зад

F17

1

0..254

Частота отпечатки на принтере

F18

0

0..1

Скорость трансмиссии 0 - 9600, 1 – 19200

F19

0

0..24

Номер реле, в отношении которого включается процесс проветривания

F20

0

0..20

Время проветривания

F21

0

0..24

Номер реле, в отношении которого считается предположительное время между процессом мойки

F22

0

0..200

Предположительное число часов между процессом мойки

F23

0

0..24

Номер датчика сигнал.

Конец процесса.

F24

0

0..255

Время действия датчика завершения процесса

F25

95



Не использованы

F26

2



Не использованы

F27

2



Не использованы

F28

5



Не использованы

F29

15



Не использованы

F30

150



Не использованы

F31

20



Не использованы

F32

20



Не использованы

F33

0

0..1

Запуск процесса с компьютера

0 – выключено

1 – включено (в случае, когда установлено значение «1» нельзя запустить процесс с клавиатуры командоконтроллера)

F34

0

0..1

ID процесса:

0 – выключено

1 - включено

F35 – F47





Не использованы

F48

0

0..1

Единица измерения температуры

0 - °С

1 – °F

F49

0

0..1

Точность высвечивания температуры

0 - 1°С

1 – 0,1°С

F50

0

0..1

Точность регистрации

0 - 1°С

1 – 0,2°С

F51

0

0

Измерение температуры камеры

0 - канал 1

1 – канал 6

F52

0

1..0

Не использованы

F53

0

1..0

Протокол трансмиссии

0 - Mikster-bus

1 - MODBUS - RTU

F54

0

1..0

Вкл./выкл. вывод энергии для регулятора PID

F55





Петля on/off, зацикливание работы командо-контроллера

После установки отдельных параметров нажимаем клавишу  и все установки в SETUPe запоминаются.

5.2. Коррекция нуля для измерительных каналов

Чтобы осуществить коррекцию необходимо:

- нажать и придержать несколько секунд клавиши  и ; указывается надпись “CODE” и пульсируют зелёные (жёлтые) цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE” (СЕРВИС)

- нажать клавишу

- выбрать при помощи клавиши  или  нр канала для коррекции; номер канала высвечивается зелёным (жёлтым) цветом в поле шаг

- подключить к выбранному каналу эталонное сопротивление с активным сопротивлением R = 100 Ω

- нажать клавишу

- подключить эталонное сопротивление на характеристике датчика (напр. 138.5Ω для 100°C)

- покручивая потенциометр на задней плите устройства управления довести к правильному отчёту температуры на выбранном канале. Температура высвечивается в поле “ЧАСЫ”.

Aналогично для вышеуказанных операций провести коррекцию на всех активных измерительных каналах!

Чтобы выйти из операции коррекции измерительных каналов необходимо нажать клавишу .

5.3. Тест исправности действия клавишей и реле

Для проведения теста клавиатуры и световых показателей необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу , пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу ; погасают все световые показатели и сигнализационные диоды

- используя нумеровые клавиши указать номер теста, который хотим провести.

Значение отдельных тестов показывает нижеследующая таблица:

Нр теста

Действие теста

0

Гасит все лампочки и световые показатели

1

Зажигает все лампочки и световые показатели

2

Высвечивает очередные цифры на нумеровом световом показателе

3

Проводит по очереди тесты всех сигнализационных диод

4

Проводит по очереди тесты всех реле

5

Проводит тесты реле нажимая клавиши

6

Положение двухсословного выхода

7

Свободное

8

Свободное

9

Свободное

Чтобы выбрать другой тест необходимо нажать соответствующий ему номер на нумеровой клавиатуре. Чтобы выйти из “TEСТОВ” необходимо нажать клавишу .

5.4. Определение положения реле, а также условий завершения цикла для отдельных циклов

Устройство управления MCC-2100 даёт возможность произвольно конфигурировать и определять реле для каждого из циклов . Чтобы это выполнить необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу ; пульсируют красные поля при названиях циклов

- выбрать название цикла, для которого хотим определить положение реле

- нажимая клавиш  или  выбрать номер реле (1-24), которое хотим включить/выключить в данном цикле

- клавишей  задать: либо выбранное реле должно быть в данном цикле включено (ON) или же выключено (OFF); положение реле можно менять также клавишами  (выключено) и  (включено)

- нажимая клавиши  и  выбрать очередной номер реле и определить, должно ли оно быть включено или же выключено.

Номер реле высвечивается в поле „программа”, а его установленное положение зажиганием соответствующих диодов на кнопках и надписью “On” или “Off” в поле ”температура камеры”.

Когда укажем положение всех реле для данного цикла следует:

- клавишей  задать способ завершения цикла; условия завершения цикла представляет нижеследующая таблица

Нр

Условие завершения цикла

0

Конец цикла после достижения заданного времени

1

Конец цикла после превышения заданной температуры в камере

2

Конец цикла после превышения значения заданной температуры батона

3

Конец цикла после превышения значения заданной влажности

4

Конец  цикла  после  достижения  заданного  времени  или  после превышения значения заданной температуры в камере

5

Конец  цикла  после  достижения  заданного  времени  или  после превышения заданной температуры батона

6

Конец  цикла  после  достижения  заданного  времени  или  после превышения значения заданной влажности

7

Конец  цикла  после  достижения  заданного  времени  и  после превышения значения заданной температуры в камере

8

Конец  цикла  после  достижения  заданного  времени  и  после превышения значения заданной температуры батона

9

Конец  цикла  после  достижения  заданного  времени  и  после превышения значения заданной влажности

10

Конец цикла после снижения температуры в камере ниже заданного значения

11

Конец цикла после снижения температуры в батоне ниже заданного значения

12

Конец цикла после снижения влажности ниже заданного значения

13

Конец цикла после достижения заданного времени или после снижения температуры в камере ниже заданного значения

14

Конец цикла после достижения заданного времени или после снижения температуры в батоне ниже заданного значения

15

Конец цикла после достижения заданного времени или после снижения влажности ниже заданного значения

16

Конец цикла после достижения заданного времени и после снижения температуры в камере ниже заданного значения

17

Конец цикла после достижения заданного времени и после снижения температуры в батоне ниже заданного значения

18

Конец цикла после достижения заданного времени и после снижения влажности ниже заданного значения

Для конфигурации определённого цикла необходимо: нажать название соответствующего цикла и далее поступать анологично, как в случае определения предыдущего цикла.

Конфигурация завершается нажатием клавиши .

5.5. Определение условий работы реле

Устройство управления MIKSTER MCC-2100 даёт возможность определения условий работы для каждого из 24 реле отдельно.

Значение параметров работы реле:

P0 – Временный тип

   0 – реле выключено

   1 - реле вкл/выкл согласно программе

   2 – включение с опозданием

   3 – выключение с опозданием

   4 - импульсник

P1 - Время Ta

P2 - Время Tb

P3 – Тип регулятора

   0 – регулятор выключеннный

   1   - регулятор “нагревание”

   2   - регулятор “охлождение”

   3   - “нагревание” простой гистерезис

   4  - “охлаждение” простой гистерезис

P4 – Номер измерительного канала

   0 – температура камеры

   1 - свободное

   2 – температура батона

   3 – температура плиты

   4 - влажность

   5 – температура дыма

P5 – Перемещение заданного значения регулятора относительно заданного значения в программе

P6 – Перемещение уровня действия алгоритма с динамическим заданным значением

P7 - Гистерезис “нижний”

P8 - Гистерезис “верхний”.

Чтобы выполнить операцию определения параметров для отдельных реле необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”

- используя нумеровые клавиши ввести вторую часть кода: “111”  и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- клавишей  выбрать номер реле, параметры которого хотим установить; номер выбранного реле высвечивается в поле PROGRAM (ПРОГРАММА); красным цветом высвечивается номер ячейки (“P0”...“P8”)

- нажимая клавишу   и  выбрать ячейку “P0”

- используя нумеровую клавиатуру указать временный тип реле (0-4).

Нижеследующие описания показывают значение отдельных выборов.

ВРЕМЕННЫЙ ТИП: 0 - Реле безусловно выключено

ВРЕМЕННЫЙ ТИП: 1 - Реле включено согласно определению в программе, т.е. если в данном цикле определено как включенное /выключенное, тогда до конца цикла остаётся в положении, в котором было в начале цикла.

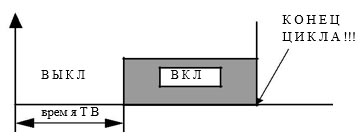

ВРЕМЕННЫЙ ТИП: 2 (включение с опозданием)

когда TA и TB ≠ 0 (параметры описаны в следующей части):


когда TA=0 , TB≠0:


когда TA>0 , TB=0:


ВРЕМЕННЫЙ ТИП: 3 (выключение с опозданием)

когда TA>0 , TB>0:


когда TA>0 , TB=0:


когда TA=0 , TB>0:


ВРЕМЕННЫЙ ТИП: 4 (импульсник)


- нажимая клавиши   и  необходимо выбрать ячейку “P1”

- используя нумеровую клавиатуру указываем значение параметра “TA” (значение параметра показывают вышеуказанные рисунки)

- нажимая клавиши   и  необходимо выбрать ячейку “P2”

- используя нумеровую клавиатуру указываем значение параметра „TB” (значение параметра показывают вышеуказанные рисунки)

- нажимая клавиши   и  необходимо выбрать ячейку “P3”

- используя нумеровую клавиатуру необходимо указать тип регулятора (0...2).

Значение отдельных выборов описано ниже:

0 – условие регулятора выключено, т.е. осуществляется только временное условие

1 - регуляция “нагревание” tzn.

    - ниже заданного значения реле включено

    - выше заданного значения реле выключено


2 - регуляция “охлаждение” т.е.

   - ниже заданного значение реле выключено

   - выше заданного значения реле включено


3 – регулятор с гистерезисом “нагревание”


4 – регулятор с гистерезисом “охлаждение”


- нажимая клавиши   и  необходимо выбрать ячейку “P4”

- используя нумеровую клавиатуру необходимо указать параметр – измерительный канал (0-5), определяющий в отношении которого измерительного канала должна состоятся регуляция в данном реле.
Mожно указать следующие параметры:

  0   – температура камеры “сухой”

  1   - свободное

  2   – температура батона

  3   – температура плиты

  4   - влажность

  5   – температура дыма.

- нажимая клавиши   и  необходимо выбрать ячейку “P5”

- используя нумеровую клавиатуру указываем значение параметра “PA”; значение параметра “PA” указано ниже на рисунке

- нажимая клавиши   и  необходимо выбрать ячейку “P6”

- используя нумеровую клавиатуру указываем значение параметра “PB”; значение параметра “PВ” указано ниже на рисунке

- нажимая клавиши   и  необходимо выбрать ячейку “P7”

- используя нумеровую клавиатуру указываем значение параметра “PС”; значение параметра “PС” указано ниже на рисунке

- нажимая клавиши   и  необходимо выбрать ячейку “P8”

- используя нумеровую клавиатуру указываем значение параметра “PD”.

Значение параметров “PA”, “PB”, “PC” и “PD” указано на рисунке ниже:


- чтобы уставить параметры очередного реле необходимо нажать клавишу , a затем поступать аналогично, как в случае установок предыдущего реле.

После осуществления установок всех реле нажимаем клавишу .

Описание параметров регулятора

Pa – перемещение заданного значения для регулятора относительно заданного значения в программе. Например, если заданное значение для температуры камеры составляет 80 °C, a для данного реле PA=-10,0 °C, тогда заданное значение для регулятора этого реле составляет 70 °C.

Oписание алгоритма регулятора:

C целью улучшения параметров традиционного регулятора двхсословного в устройстве управления применили алгоритм заключающийся в определении временного динамического нулевого значения допускающего ограничение нарушения во время достижения состояния установленного регулятора.

Oписание для типа “нагревание”:

Случай 1

когда To < (Tz+Pa)-Pb           тoгда Rout =вкл

когда (Tz+Pa)-Pb ≤ То < (Tz+Pa)-Pc тогда в случае превышения значения (Tz+Pa)-Pb устанавливается параметр Tzchwi = [(Tz-Pa)+To]/2  и в этот момент когда:

когда To < Tzchw  To > Tzchw тогда Rout=вкл тогда Rout=выкл каждое очередное превышение величины Tzchw вызывает определение нового значения Tzchw

когда (Tz+Pa-Pc) ≤ To < (Tz+Pa+Pd) тогда, если наступает снижение температуры, тогда Rout=вкл

Когда наступает повышение температуры, тогда Rout=выкл.


ВНИМАНИЕ!!!

В случае определения выхода реле на “охлаждение” состояние Rout противоположное в отношении к алгоритму представленному выше.

5.6. Определение тревоги

Устройство управления MCC-2100 даёт возможность определения реакций устройства управления на выступление происшествий разного вида. Чтобы начать определение тревоги необходимо:
- нажать и придержать несколько секунд клавиши   и ; указывается надпись “CODE” и пульсируют зелёные цифры “000”

- используя нумеровые клавиши ввести первую часть кода: “111”  и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111”  и нажать клавишу ; указывается пульсирующая надпись “SERVICE”
- нажать клавишу
- нажать клавиши  или , выбирая таким образом номер тревоги соответствующий появлению какого-нибудь из нижеследующих происшествий (номер тревоги высвечивается красным цветом в поле “ВЛАЖНОСТЬ”).

Moжно определить реакцию устройства управления на появление следующих происшествий:

Нр тревоги

Происшествие отвечающее данной тревоге

1

Исчезновение фазы R питания

2

Исчезновение фазы S питания

3

Исчезновение фазы T питания

4

Aвария горелки

5

Aвария термиеи

6

Aвария дверей

7

Исчезновение сигнала 220V/24V при контрольном входе нр 7 [КОНТРОЛЬНЫЙ ВХОД 7]

8

Исчезновение сигнала 220V/24V при контрольном входе нр 8 [КОНТРОЛЬНЫЙ ВХОД 8]

9

Авария на канале нр 1 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 1]

10

Aвария на канале нр 2 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 2]

11

Aвария на канале нр 3 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 3]

12

Aвария на канале нр 4 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 4]

13

Aвария на канале нр 5 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 5]

14

Aвария на канале 6 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 6]

15

Aвария на канале 7 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 7]



16

Aвария на канале нр 8 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 8]

17

Превышение допустимой разницы между заданной и отчитанной температурой камеры (разница указывается в функции нр 16 SETUP)

18

Превышение заданной температуры дыма (заданная температура дыма указывается а функции нр 04)


используя нумеровую клавиатуру указать так называемую реакцию на тревогу. Номер выбранной опции (0..2) высвечивается красным цветом в поле “ЧАСЫ.
Имеем для выбора следующие опции:

Нр опции

Значение опции

0

Выступление тревожного происшествия не вызывает реакции устройства управления (ТРЕВОГА ВЫКЛЮЧЕНА)

1

Выступление тревоги во время технологического процесса не вызовет перерыва в осуществлении процесса, только наложение маски реле тревоги, т.е. дополнительно кроме активных реле во время осуществления процесса становятся активными реле указанные в меню определения тревоги (описание ниже)

2

Выступление тревоги во время технологического процесса вызывает перерыв в осуществлении технологического процесса [КРИТИЧЕСКАЯ ОШИБКА], а также установку положений определённых реле в меню тревоги (oписание ниже)


- нажимая клавиши   и  необходимо выбрать номер реле, которое хотим
включить / выключить в данной тревоге; номер выбранного реле высвечивается
зелёным цветов в поле “PROGRAM” (ПРОГРАММА)

- нажимая клавишу  вводим задание либо выбранное реле должно быть включено (“ON”), или же выключено (“OFF”); выбранные реле становятся активными после появления тревоги и в зависимости от определённой реакции на появление тревоги (смотри выше) они
дополнительно присоединяются к активным реле (РЕАКЦИЯ=1) или безусловно устанавливаются согласно с заданным положением (РЕАКЦИЯ=2)

Для определения очередного номера тревоги необходимо нажать клавишу  или , а затем поступать аналогично, как в случае определения предыдущей тревоги.
Чтобы завершить процедуру определения тревоги необходимо нажать клавишу .

5.7. Кассирование всех установок устройства управления

Для кассирования из памяти устройства управления всех программ, а также аннулирования осуществлённых установок необходимо:
- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”
- нажать клавишу ; указывается сообщение “SYSINI” и пульсирующая зелёная
надпись “NO”, а также красная “YES”.

Когда мы хотим осуществить инициализацию необходимо:
- нажать клавишу ; (в противном случае клавишу )
- нажать клавишу , устройство управления начинает процедуру инициализации.


ВНИМАНИЕ!!!

Во время процесса ИНИЦИАЛИЗАЦИИ не следует нажимать никакие клавиши и не выключать питания.
Инициализацию следует
употреблять только в исключительных случаях, так как после проведения этого
процесса нужно с начала сконфигурировать устройство управления!!!

5.8. Определение положения реле для “PAUSE” (ПАУЗЫ)

Чтобы установить реле, которые должны включаться/выключаться после нажатия

клавиши  необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- нажимая клавиши   и  необходимо выбрать номер реле, которое хотим
включить / выключить

- клавишей  вводим положение реле : включенное “ON” или выключенное “OFF”.

Чтобы завершить процедуру определения тревоги необходимо нажать клавишу .

5.9. Определение положения реле для “STOP” (СТОП)

Чтобы установить реле, которые должны включаться/выключаться после нажатия клавиши  необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- нажимая клавиши   и  необходимо выбрать номер реле, которое хотим
включить / выключить

- клавишей  вводим положение реле : включенное “ON” или выключенное “OFF”.

Чтобы завершить процедуру определения тревоги необходимо нажать клавишу .


ВНИМАНИЕ!!!

Включение реле в положении  не сигнализируется высвечиванием диода.

5.10. Установка и способ запуска процесса „MОЙКА”

5.10.1.Программирование процесса „MОЙКА”

Для установки параметров процесса „MОЙКА” следует:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- нажать клавишу

- используя числовую клавиатуру записываем соответствующие параметры процесса. Изменение параметра происходит нажатием клавиши

- значение очередных этапов процесса изменяется нажатием клавиши .

Чтобы завершить процедуру определения параметров процесса „MОЙКИ” следует нажать

клавишу .

5.10.2.Запуск процесса „MОЙКА”

Чтобы запустить процесс „MОЙКИ” необходимо нажать клавишу , а потом клавишу „MОЙКА”. На дисплее (световом показателе) появится сообщение, требующее подтверждения начала процесса. Следует с помощью клавиши  привести к миганию значения YES, высвечиваемого в поле время цикла/часы. Затем следует нажать клавишу , вызывающущую запуск процесса „MОЙКИ”.

Завершение процесса происходит с помощью нажатия клавиши .

5.11.Определение реле для процесса „MОЙКА”

С целью определения состояния реле для процесса „MОЙКА” следует:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- нажать клавишу ; пульсирует красное поле при названиях циклов (для процесса „МОЙКА”)

- выбрать название цикла „МОЙКА”, для которого хотим определить состояние реле

- клавишами   и  выбираем номер реле, которое хотим включить/выключить

- клавишей  задаём состояние реле: включенное “ON” либо выключенное “OFF”.

Номер реле высвечивается в поле “программа”, а его установленное состояние, включением соответствующего диода на клавишах и надписью “On” или “Off” в поле ”температура камеры”.

Когда мы укажем состояние всех реле для данного цикла, то мы должны:

- клавишей  задать способ завершения цикла; условия завершения цикла представлены в таблице выше.

Для того, чтобы провести конфигурацию очередного цикла следует:

- нажать название соответствующего цикла и далее поступать аналогичным способом, как в случае определения предыдущего цикла.

Чтобы завершить процедуру определения реле следует нажать клавишу .

5.12. Определение реле для состояния “автоматическое проветривание”

Чтобы установить реле, которые должны включаться/выключаться после превышения заданной влажности во время процесса необходимо:

- нажать и придержать несколько секунд клавиши   и ; указывается надпись
“CODE” и пульсируют зелёные цифры “000”
- используя нумеровые клавиши ввести первую часть кода: “111” и нажать клавишу ; пульсируют красные цифры “000”
- используя нумеровые клавиши ввести вторую часть кода: “111” и нажать клавишу ; указывается пульсирующая надпись “SERVICE”

- нажать клавишу

- нажать клавишу

- клавишами   и  выбираем номер реле, которое хотим включить/выключить

- клавишей  вводим положение реле: включенное “ON” или выключенное “OFF”.

Чтобы завершить процедуру определения реле необходимо нажать клавишу .

5.13. Проверка времени работы коптильной камеры

Чтобы проверить время работы коптильной камеры следует нажать клавишу , a

затем клавишу .

6.   Подключение MCC-100 к компьютеру


7.   Подключение печатающего устройства к MCC-100


8.  ТАБЛИЦА КОДОВ ОШИБОК КОНТРОЛЛЕРА MCC-2100

ERROR 1

Пропадание фазы R питания [КОНТРОЛЬНЫЙ ВХОД 1]

ERROR 2

Пропадание фазы S питания [КОНТРОЛЬНЫЙ ВХОД 2]

ERROR 3

Пропадание фазы T питания [КОНТРОЛЬНЫЙ ВХОД 3]

ERROR 4

Авария горелки [КОНТРОЛЬНЫЙ ВХОД 4]

ERROR 5

Авария нагревательной системы [КОНТРОЛЬНЫЙ ВХОД 5]

ERROR 6

Авария дверей [КОНТРОЛЬНЫЙ ВХОД 6]

ERROR 7

Пропадание сигнала 220V/24V на контрольном входе № 7 [КОНТРОЛЬНЫЙ ВХОД 7]

ERROR 8

Пропадание сигнала 220V/24V на контрольном входе № 8 [КОНТРОЛЬНЫЙ ВХОД 8]

ERROR 9

Авария на канале № 1 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 1]

ERROR 10

Авария на канале № 2 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 2]

ERROR 11

Авария на канале № 3 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 3]

ERROR 12

Авария на канале № 4 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 4]

ERROR 13

Авария на канале № 5 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 5]

ERROR 14

Авария на канале № 6 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 6]

ERROR 15

Авария на канале № 7 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 7]

ERROR 16

Авария на канале № 8 преобразователя AC [ИЗМЕРИТЕЛЬНЫЙ КАНАЛ 8]

ERROR 17

Превышение допустимой разницы между заданной и отсчитанной температурой камеры (разница указывается в функции № 16 SETUP)

ERROR 18

Превышение заданной температуры дыма (заданная температура дыма указывается в функции № 04)



ERROR 31

Повреждение памяти EEPROM UNIT 0

ERROR 33

Повреждение памяти EPROM

ERROR 40

Прекращение выполнения программы в результате пропадания питания

ERROR 60

Повреждение памяти EEPROM

ERROR 61

Повреждение памяти EEPROM

ERROR 62

Повреждение памяти EEPROM

ERROR 63

Повреждение памяти EEPROM

ERROR 70

Повреждение памяти EEPROM

ERROR 71

Повреждение памяти EEPROM

ERROR 72

Повреждение памяти EEPROM

ERROR 73

Повреждение памяти EEPROM

ERROR 74

Ошибка записи в преобразователь DA. Повод 1: повреждение преобразователя DA. Повод 2: Установка в ячейке F54 Setup значения 1, если контроллер не оснащен аналоговыми выходами

ERROR 77

Ошибка внутреннего счетчика „watch-dog”

ERROR 90

Повреждение преобразователя AC

ERROR-AC

Повреждение преобразователя AC


Поделиться в соцсетях:



Возврат к списку
