Инструкция по эксплуатации контроллера INDU IMAX 500
16 Авг 2017

Инструкция по эксплуатации контроллера INDU IMAX 500

Содержание:

1.     Конструкция, назначение, возможности контроллеров серии INDU IMAX 500 (iMAX 500 KW-V, iMAX 500 KW-H, iMAX 500F KW-V, iMAX 500F KW-H, iMAX 500 KW-V 28TO, iMAX 500 KW-H 28TO, iMAX 500F KW-V 28TO, iMAX 500F KW-H 28TO)
2.     Начало работы INDU iMAX 500
2.1    Функции клавиши INFO
3.     Технологические программы
3.1.   Программирование технологических процессов
3.2.   Выполнение программы, записанной в памяти
3.3.   Остановка выполнения исполняемой программы
4.      Редактирование заданных параметров во время работы контроллера
5.      Конфигурация контроллера
5.1.   Функции пользователя
5.1.1. Пароль программирования
5.1.2. Пароль пользователя
5.1.3. Настройка даты и времени
5.1.4. Выбор языка меню
5.2.    Служебные функции
5.2.1. Настройка параметров контроллера
5.2.2. Настройка параметров шагов
5.2.3. Настройка тревог
5.2.4. Настройка параметров для состояния ПАУЗА, состояния CТОП
5.2.5. Настройка параметров выхода l/O
5.2.6. Описание разъемов iMAX500(F) KW-V(H)
5.2.7. Описание разъемов iMAX500(F) KW-V(H) - 28TO

1. Конструкция, назначение, возможности

INDU iMAX 500 является компактным устройством типа All-in-One, то есть соединяющим в себе функции контроллера, сенсорной операторской панели с дополнительными опциями связи, а также встроенным модулем обработки водящих и исходящих сигналов. Благодаря своим возможностям эти контроллеры применяются в приложениях, управляющих промышленными процессами, в которых наиболее важное значение имеет температура, то есть, например, коптильные камеры, котлы для варки, размораживающие камеры и т. п. Управление коптильными камерами – это основная задача, для которой был создан этот контроллер, что проявляется в типе отображаемых данных, особенностях работы контроллера и т. п.
Главным элементом является сенсорная операторская панель, она необходима для любого контроллера, и позволяет:

– выполнить конфигурацию всего контроллера;
– задать параметры, управляющие процессом;
– наблюдать за текущими параметрами.

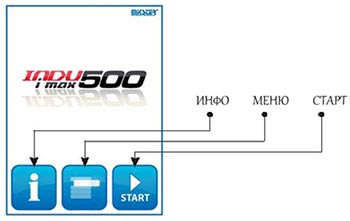

2. Начало работы INDU iMAX 500/500F

Начало работы INDU iMAX 500/500F
После включения питания на графическом дисплее появляется экран с тремя значками ИНФО, МЕНЮ, СТАРТ.

2.1. Функции клавиши INFO

Выбор клавиши INFO приведет к отображению на экране текущих замеров температуры, температуры батона, влажности и восьми функциональных клавишей (F1..F8). Функциональные клавиши настраиваются также, как параметры состояний ПАУЗА и СТОП (описание в разделе 5.2.4. Настройка параметров для состояния ПАУЗА, состояния СТОП, а также F1..F8).
Функции клавиши INFO

3. Технологические программы

3.1. Программирование технологических процессов

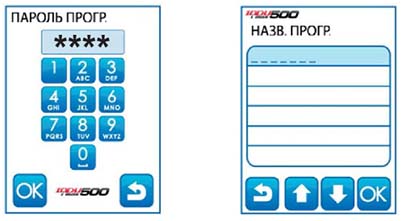

Чтобы создать новую программу или отредактировать уже существующую, необходимо:

- нажать клавишу
- затем нажать на кнопку
- вводим пароль программирования (по умолчанию 1111)
- появится список программ
Программирование технологических процессов контроллера iMAX500


ВНИМАНИЕ!!!

После первого запуска список программ пуст,
необходимо ввести названия программ с помощью цифровой клавиатуры.

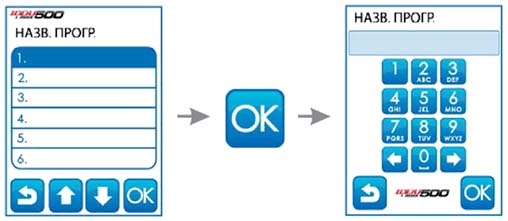

Программирование контроллера INDU iMAX 500/500F

- необходимо выбрать программу, которую мы хотим ввести или модифицировать, щелкнув на соответствующей позиции и подтвердив кнопкой «ОК».
- ввести название программы (букву вводим, нажимая соответствующее количество раз на клавишу, подписанную выбранной буквой).
Начинаем редактировать процесс. С помощью клавиш
выбираем номер цикла, который мы хотим редактировать.
Программирование пульта управления - контроллера INDU iMAX 500/500F
(ввод названия для шага реализован с помощью функции ПАРАМЕТРЫ ШАГОВ, описанной ниже)

Затем необходимо ввести:
Программирование технологических процессов контроллера INDU iMAX 500/500F
 INDU iMAX 500 позволяет регулировать возрастание температуры в функции времени (технология копчения рыбы) или в функции температуры батона (варка в разнице температур). Если возникает необходимость, следует при вписывании технологической программы в поле с надписью [ДЕЛЬТА] вписать величину приращения температуры в °C */ мин, если в setup F10 выбрано значение [2], или разницу температур между температурой камеры и температурой батона, если в setup F10 выбрано значение [1]. В случае ввода значения приращения «ДЕЛЬТЫ» [0.0] не осуществляется регулировка приращения температуры. Значение функции [3] в камере SETUP F10 зарезервировано для массажера мяса INDU iMAX500.

(Метод реализации алгоритма приращения температуры описан в меню SETUP значение функции F10).

Если в setup было задано дополнительное задание SF…60 , необходимо также настроить: весы (добавка1  ) PH (добавка 2  ).

3.2. Выполнение программы, записанной в памяти

Если предыдущий процесс был реализован до конца, или если это первый запуск, процесс проходит следующим образом:

Для выполнения программы, записанной в памяти контроллера, необходимо:

– нажать клавишу «СТАРТ»

- с помощью стрелок  можно перемещать список программ

- выбираем интересующую нас программу и щелкаем на кнопке „OK”.

Выполнение программы, записанной в памяти

Если в ячейке SETUP № 69 установлено значение 2..200, программа будет выполнена заданное количество раз, если установлено значение – 7, программа будет исполняться в бесконечной петле.

3.3. Остановка выполнения исполняемой программы

В любой момент можно прервать выполнение программы, для этого следует нажать клавишу «СТОП». Можно также прервать на некоторое время выполнение программы, для этого следует нажать клавишу «ПАУЗА».



Если программа не закрывается обычным путем, а в результате отсутствия электропитания, то при следующем запуске контроллер автоматически будет продолжать прерванный процесс, если этот перерыв не превысит лимит времени, установленный в ячейке SETUP № 12.

4. Редактирование заданных параметров во время работы контроллера

Существует возможность корректировать заданные ране параметры во время исполнения программы контроллером.

С этой целью необходимо (во время выполнения программы) нажать клавишу

«КОНФИГУРАЦИЯ», заданные значения начнут мигать зеленым.

Чтобы редактировать данный параметр, необходимо щелкнуть на нужном элементе, после ввода изменений щелкнуть на клавише „OK”.


ВНИМАНИЕ!!!

Введенные во время работы контроллера изменения действуют только до момента завершения технологического процесса.

После завершения программы контроллер «помнит» программу с данными, заданными во время процесса программирования.

Во время редактирования данных приостанавливается отсчет времени и контроль условия завершения цикла. Контроллер автоматически возвращается к нормальному режиму работы, если через минуту не будет нажата ни одна клавиша.


5. Конфигурация контроллера

Контроллер имеет расширенные функции конфигурации, которые позволяют адаптировать его параметры и режимы работы к индивидуальным потребностям пользователя. Соответствующие настройки, заданные через меню конфигурации, запоминаются контроллером и используются во время работы.

Конфигурация контроллера разделена на следующие функции:

- функции пользователя

- cлужебные функции 1

- служебные функции 2

5.1. Функции пользователя

В этих функциях можно настроить:

- пароль программирования

- пароль пользователя

- дату и время

- язык меню


5.1.1. Пароль программирования

Чтобы поменять пароль программирования, необходимо ввести старый пароль (1111), а затем ввести новый пароль.

5.1.2. Пароль пользователя

Чтобы поменять пароль пользователя, сначала необходимо ввести старый пароль (1111), а затем ввести новый пароль

5.1.3. Настройка даты и времени

Чтобы настроить дату и время, необходимо выбрать функцию "ЧАСЫ" и ввести соответствующие дату и время с клавиатуры, подтвердив выбор клавишей «ОК».

5.1.4. Выбор языка меню

Чтобы задать язык меню, нужно выбрать функцию "ЯЗЫК".

5.2. Служебные функции 1

В этих функциях можно выбрать:

- настройки

- параметры шагов - тревоги

- параметры состояний СТОП и ПАУЗА

- параметры выходов I/O

- просмотр

Чтобы войти в Служебные функции 1, нужно ввести пароль пользователя



5.2.1. Настройка параметров контроллера

Чтобы задать параметры контроллера, нужно выбрать функцию "НАСТРОЙКИ".

Начинаем редактировать параметры контроллера (параметры, записанные в ячейках, пронумерованных от F01 ..F77) . Чтобы редактировать выбранный параметр, выберите его в списке и щелкните на клавише «ОК».

Указанные выше действия повторяем до тех пор, пока не будут заданы нужные значения в каждой ячейке. Значения отдельных ячеек представлены в таблице:

№ ячейки

Название ячейки

Заводские настройки

Диапазон

Описание

F01

Адрес для ПС

1

1..32

Номер в сети RS-485, под которым виден контроллер компьютером РС

F02

Параметры передачи данных

4

0..4

Скорость передачи данных RS-485 – соединение с РС

0 - 9600

1 - 19200

2 - 38400

3 - 62500

4 - 115200

F03

Яркость подсветки

0

0..2

0 - максимальная

1 - минимальная

2 - оптимальная

F04

Время вар. конца

1

0..99

Дополнительное время для завершения цикла

F05

Статус паузы

0

0..2

0 – пауза с клавиши

1 – пауза, вызываемая циклически в соответствии с программой время цикла остановлено

2 - пауза, вызываемая циклически в соответствии с программой время цикла не остановлено

F06

Зуммер тревоги

1

0..1

0 – выключен

1 - включен

F07

Единица температуры

0

0..1

Единица измерения температуры

0-0°С

1-0°F

F08

Темп. пластины

380

-99…999

Температура пластины дымогенератора

F09

Темп. дыма

250

-99…999

Температура дыма

F10

Тип дельты

0

0..2

0 – дельта выключена

1 – дельта батон-камера

2 – дельта приращения температуры во времени

F11

Проба регистрации

1

0..99

Периодичность записи регистриции

F12

Время на регистр.

40

0..999

Время в секундах (с)

F13

Макс.зад.темп. камеры

200

-99…999

Максимальная заданная температура камеры

F14

Макс.зад.темп. батона

200

-99…999

Максимальная заданная температура батона

F15

Тип изм. влажности

0

0..4

Тип измерения влажности

0 – психометрическим методом

1 – с помощью т. датчика на канале 1

2 – с помощью т. датчика на канале 2

3 – с помощью т. датчика на канале 3

4 – с помощью т. датчика на канале 4

5 – с помощью цифрового датчика 1 Wire

F16

Реле, управляемое вручную

0

0..14

0 – функция неактивна

1..14 номер реле, управляемого вручную

F17

Delta

1

0..1



F18

Влажность включен

1

0..1



F19

Резерв







F20

Звук клавиатуры

1

0..1

0 – звуковая сигнализация выключена

1 – звуковая сигнализация включена

F21

Макс. темп. камеры

100

-99…999

Максимально допустимая температура камеры

F22

Макс. темп. батона

90

-99…999

Максимально допустимая температура батона

F23

Макс. темп. пластины

800

-99…999

Максимально допустимая температура дымогенератора

F24

Макс. темп. дыма

800

-99…999

Максимально допустимая температура дыма

F25

Макс. влажность

99

0..99

Максимально допустимая влажность

F26

Коррекция т.кам.S

0

-200..200

Значение корректировки температуры камеры – сухой датчик

F27

Коррекция т.кам.M

0

-200..200

Значение корректировки температуры камеры – мокрый датчик

F28

Коррекция т.батона

0

-200..200

Значение корректировки температуры батона

F29

Коррекция т.пластины

0

-200..200

Значение корректировки температуры дымогенератора

F30

Коррекция т.дыма

0

-200..200

Значение корректировки температуры дыма

F31

Коррекция влажности

0

0..9

Коррекция влажности

F32

Типы цифровых входов

0

0..1

Тип напряжения, подаваемого на контрольные входы

0 – постоянное напряжение

1 – переменное напряжение

F33

Спусковое устройство конца

0

0..1

Тип входного сигнала условия завершения цикла

0 – входной сигнал с контрольного входа

1 – входной сигнал с входа реле

F34

Ном.спуск.устр.конца

0

1..14

Номер контрольного входа или реле для условия конца цикла

F35

Мин.ТКзад

0

-99…999

Минимальная заданная температура камеры

F36

Мин.ТБзад

0

-99…999

Минимальная заданная температура батона

F37

Мин.влаж.зад

0

-99…999

Минимальная заданная влажность

F38

Макс.влаж.зад

0

-99…999

Максимальная заданная влажность

F39

Мин.дополн.1 зад

0

-199..999

Минимальное значение дополнения 1

F40

Макс.дополн.1 зад

0

-199..999

Максимальное значение дополнения 1

F41

Мин.дополн.2 зад

0

-199..999

Минимальное значение дополнения 2

F42

Макс.дополн.2 зад

0

-199..999

Максимальное значение дополнения 2

F43

Зад. знач. кан. 6

0

-200..200

Заданное значение для канала 6

F44

Зад. знач. кан. 7

0

-200..200

Заданное значение для канала 7

F45

Зад. знач. кан. 8

0

-200..200

Заданное значение для канала 8

F46

Зад. знач. кан. 9

0

-200..200

Заданное значение для канала 9

F47

Зад. знач. кан. 10

0

-200..200

Заданное значение для канала 10

F48

Зад. знач. кан. 11

0

-200..200

Заданное значение для канала 11

F49

Зад. знач. кан. 12

0

-200..200

Заданное значение для канала 12

F50

Корректир.кан. 6

0

-20,0..20,0

Корректировка температуры для канала 6

F51

Корректир.кан. 7

0

-20,0..20,0

Корректировка температуры для канала 7

F52

Кор.темп.канал 8

0

-20,0..20,0

Корректировка температуры для канала 8

F53

Корректир. кан. 9

0

-20,0..20,0

Корректировка температуры для канала 9

F54

Корректир. кан. 10

0

-20,0..20,0

Корректировка температуры для канала 10

F55

Корректир. кан. 11

0

-20,0..20,0

Корректировка температуры для канала 11

F56

Корректир. кан. 12

0

-20,0..20,0

Корректировка температуры для канала 12

F57

Резерв







F58

Технический осмотр

0

0..1

0 - funkcja wyłączona

1 - funkcja aktywna

F59

№ реле копч.

0

1..14

Номер реле копчения – реле для отсчета времени между очередными процессами и мытьем камеры

F60

Время для мытья

0

0..999

Время между процессами мытья, в часах

F61

Пароль программирования

1

0..1

0 – функция выключена, для входа в меню «Программирование» не требуется вводить пароль

1 – функция включена, для входа в меню «Программирование» требуется ввести пароль

F62

Пароль пользователя

0

0..1

0 – функция выключена, для входа в меню «Служебные функции 1» не требуется вводить пароль

1 – функция включена, для входа в меню «Служебные функции 1» требуется ввести пароль

F63

Логика контрольных входов

0

0..1

0 – положительная логика

1 – отрицательная логика

F64

Тип тарирования весов

1

0..3

0 – тарирование выключено

1 – тарирование при нажатии клавиши F4

2 – автоматическое тарирование в начале каждого шага

3 – автоматическое тарирование в начале каждого шага или после нажатия клавиши F4

F65

Свободная







F66

Свободная







F67

Свободная







F68

Свободная







F69

Постоянная счетчика

0

0..9999

Постоянная счетчика – делитель для регулятора счетчик импульсов

F70

Количество циклов



0..1



F71

Пористый фильтр Rh1

0

0..999



F72

Пористый фильтр Rh2

2

0..5



F73

Реле двигателя пер.1

0

1..14

0 – функция не активна

1..14 – определяет, какое из реле управляет передачей 1 двигателя

F74

Реле двигателя пер.2

0

1..14

0 – функция не активна

1..14 – определяет, какое из реле управляет передачей 2 двигателя

F75

Время разгона двигателя

10

0..99

Время указывается в секундах. Задает минимальное время, необходимое для разгона двигателя на первой передаче, чтобы можно было безопасно переключить его на 2 передачу

F76

Время торможения двигателя

10

0..99

Время указывается в секундах. Задает минимальное время, необходимое для торможения двигателя со второй передачи, чтобы можно было безопасно переключить его на 1 передачу

F77

Тип аналоговый выход







F78

Время показа INFO







F79

I1 MAX







F80

I1 MAX







F81

I2 MIN







F82

I2 MAX







F83

I3 MIN







F84

I3 MAX







F85

I4 MIN







F86

I4 MAX







F87

P. MIN







F88

P. MAX







F89

Приложение 1 Активные







F90

Приложение 2 Активные







F91

Наличие







F92

F1 Порядок







F93

F2 Порядок







F94

F3 Порядок







F95

F4 Порядок







F96

F5 Порядок







F97

F6 Порядок







F98

F7 Порядок







F99

F8 Порядок







F100

Редактирование шага в цикле








ВНИМАНИЕ!!!

Установка одинаковых значений MИН и МАКС

приведет к невозможности изменения параметров


5.2.2. Настройка параметров шагов

Каждый процесс, управляемый INDU iMAX 500, состоит из исполняемых технологических шагов. В контроллере могут быть записаны настройки 16 шагов. Для каждого шага необходимо задать:

- название

- состояния реле

- условие конца шага

Чтобы задать эти параметры, необходимо выбрать функцию «Параметры шагов», а затем выбрать из списка соответствующий шаг и щелкнуть на клавише «ОК».

- ввести название шага «ОК»

- появились символы, обозначающие отдельные реле (символ  означает, что в данном шаге реле будет активно, а символ  означает, что реле будет не активно), если мы хотим изменить состояние реле, достаточно его выбрать.

Затем выбираем условие завершения технологического шага.

Символ

Условие завершения

CZo>CZz

Конец после достижения заданного времени

Tko>TKz

Конец после превышения значения заданной температуры в камере

Tbo>TBz

Конец после превышения значения заданной температуры батона

Wo>Wz

Конец после превышения значения заданной влажности

CZo>CZz lub Tko>TKz

Конец после достижения заданного времени или после превышения значения заданной температуры в камере

CZo>CZz lub Tbo>TBz

Конец после достижения заданного времени или после превышения значения заданной температуры батона

CZo>CZz lub Wo>Wz

Конец после достижения заданного времени или после превышения значения заданной влажности

CZo>CZz i Tko>TKz

Конец после достижения заданного времени и после превышения значения заданной температуры в камере

CZo>CZz i Tbo>TBz

Конец после достижения заданного времени и после превышения значения заданной температуры батона

CZo>CZz i Wo>Wz

Конец после достижения заданного времени и после превышения значения заданной влажности

Tko<TKz

Конец после падения температуры в камере ниже заданного значения

Tbo<TBz

Конец после падения температуры в батоне ниже заданного значения

Wo<Wz

Конец после падения влажности ниже заданного значения

CZo>CZz lub Tko<TKz

Конец после достижения заданного времени или после падения температуры в камере ниже заданного значения

CZo>CZz lub Tbo<TBz

Конец после достижения заданного времени или после падения температуры в батоне ниже заданного значения

CZo>CZz lub Wo<Wz

Конец после достижения заданного времени или после падения влажности ниже заданного значения

CZo>CZz i Tko<TKz

Конец после достижения заданного времени и после падения температуры в камере ниже заданного значения

CZo>CZz i Tbo<TBz

Конец после достижения заданного времени и после падения температуры в батоне ниже заданного значения

CZo>CZz i Wo<Wz

Конец после достижения заданного времени и после падения влажности ниже заданного значения

INn=1

Конец, когда включено «спусковое устройство»

CZo>CZz i INn=1

Конец после достижения заданного времени, должно быть включено «спусковое устройство»

CZo>CZz lub INn=1

Конец после достижения заданного времени или после включения «спусковое устройства»

INn=0

Конец, когда выключено «спусковое устройство»

CZo>CZz i INn=0

Конец после достижения заданного времени и должен быть выключено «спусковое устройство»

CZo>CZz lub INn=0

Конец после достижения заданного времени или после выключения «спускового устройства»


5.2.3. Настройка тревог

В контроллере может быть вызвано 21 тревога, для каждой тревоги можно задать:

- название

- состояния реле

- время задержки тревоги – время с момента обнаружения тревоги до момента ее активации

- логика выходов

- статус тревоги.

Чтобы задать параметры тревоги, необходимо выбрать функцию «ТРЕВОГИ», появится список всех тревог.


ВНИМАНИЕ!!!

При первом запуске список тревог пуст, необходимо ввести

названия тревог с помощью клавиатуры.


Необходимо выбрать тревогу, параметры которой мы хотим настроить, необходимо ее выбрать и нажать «ОК», ввести название с буквенно-цифровой клавиатуры и нажать «ОК».

Задать состояния реле, аналогично как при настройке параметров шагов „Задержка тревоги” - ввести время, после которого должна наступить реакция контроллера на наличие тревоги (время указывается в секундах).

„Логика” - эта функция определяет, каким образом связать заданные состояния в функции “Выходы при тревоге” с реле, существуют следующие возможности:

- „Настройка состояния” – будут включены реле, в точности те, которые были настроены в функции “Выходы при тревоге”

- „Добавление состояния” – будут включены реле, следующие из нормальной работы контроллера, дополнительно реле, настроенные в функции “Выходы при тревоге”

- „Уменьшение состояний” – из работающих реле (нормальная работа контроллера) будут исключены те, которые были настроены в функции “Выходы при тревоге”

- „Статус тревоги” - эта функция задает, как должен отреагировать контроллер в случае тревоги, существуют следующие возможности:

- „Тревога выключена” – контроллер будет игнорировать данную тревогу

- „Прерывание процесса” – если контроллер будет находиться в стадии исполнения процесса в момент тревоги, процесс будет прерван.

- „Продолжение процесса” – если контроллер будет находиться в стадии исполнения процесса в момент тревоги, контроллер настроит соответствующие реле, а процесс будет продолжен.

5.2.4. Настройка параметров для состояния ПАУЗА, состояния СТОП

В контроллере имеются два специальных состояния: СТОП и ПАУЗА, для каждого из этих состояний можно настроить:

- какие выходы должны быть активны

- как долго может продолжаться данное состояние

- логику настройки выходов в отношении реле, настроенных продолжающимся процессом.

5.2.5. Настройки параметров выходов I/O

Каждый из 8 реле имеет индивидуально настраиваемые параметры работы.

Работу каждого реле описывают:

- название

- временной тип, а также время Ta, Tb

- тип регулятора, а также измерительный канал регулятора

- смещение заданного значения регулятора относительно значения, заданного в программе

- смещение уровня действия алгоритма с динамичным заданным значением

- гистерезис «нижний» - гистерезис «верхний». Чтобы настроить эти параметры, необходимо выбрать функцию «Параметры выходов 0/1», появится список всех реле.


ВНИМАНИЕ!!!

При первом запуске список реле содержит названия

по умолчанию, необходимо ввести правильные

названия реле с помощью буквенно-цифровой клавиатуры.


- необходимо выбрать реле, параметры которого нужно настроить, ввести название как при программировании и нажать «ОК».

Контроллер будет переходить к следующим настройкам после нажатия ОК.

Сначала нужно настроить временной режим. Возможные режимы:

-всегда выключить – реле безусловно выключено

-всегда включить – реле включено в соответствии с определением для исполняемого шага, если на данном шаге реле включен, то в течение всего шага оно включено.







временной тип импульсатор стартующий с 0
- затем настройте время Ta и Tb – время указывается в секундах
- выбрать регулятор, управляющий данным реле, возможные регуляторы:

- регулятор выключен
- нагрев достижение


- охлаждение достижение
- нагрев гистерезис


- охлаждение гистерезис


Счетчик импульсов – считает импульсы с выбранного контрольного входа. Выбор номера входа для счетчика происходит путем настройки измерительного канала (темп. камеры – вход 1).
Заданное значение – заданное количество импульсов для подсчета указывается при редактировании программы, это заданное дополнительное значение – можно определить Только 1 такой регистратор
- выбрать измерительный канал
- выбрать заданный канал
- ввести offset
- ввести «окно»
- ввести нижний гистерезис
- ввести верхний гистерезис
- выбрать следующее реле для настройки параметров и повторить указанные выше действия.

ВНИМАНИЕ!!!

Для регулятора можно задать любой

измерительный канал и независимый заданный канал


Чтобы настроить параметры выходов 0/1, необходимо выбрать функцию «ВЫХОДЫ». Выберите один из доступных бистабильных выходов, подтверждая выбор клавишей.

5.2.6. Описание разъемов- iMAX500(F) KW-V(H)

Описание разъемов iMAX500(F) KW-V(H)

5.2.7. Описание разъемов- iMAX500(F) KW-V(H) - 28TO

Описание разъемов iMAX500(F) KW-V(H)-28TO
Поделиться в соцсетях:



Возврат к списку
