Инструкция по эксплуатации контроллера INDU-22R
Инструкция по эксплуатации контроллера INDU-22R
11 января 2024

Инструкция по эксплуатации контроллера INDU-22R

Содержание:

1. Внешний вид контроллера INDU-22R, назначение
2. Технические данные
3. Режимы работы контроллера
4. Старт процесса
5. Остановка процесса
6. Редактирование заданного значения
7. Режим AUTOSTART
8. Информация
9. Настройки пользователя
10.Блокировка клавиатуры
11. SETUP
12. Тревоги
13.Примерная аппликация
14.Описание выводов


1. Внешний вид контроллера INDU-22R, назначение


Главным предназначением контроллера INDU-22R является управление установкой соответственно временному алгоритму путем цикличного включения и выключения исполнительного оборудования. Одной из типовых аппликаций контроллера INDU-22R является управление вакуумным массажером.

Работа контроллера заключается в цикличной повторяемости следующих фаз:
фаза1: через заданное время высокое состояние на выходе Rel2 (например вращение влево)
фаза 2: заданное время паузы
фаза 3: через заданное время высокое состояние на выходе Rel3 (например вращение вправо)
фаза 4: заданное время паузы
переход к фазе 1

максимальная продолжительность процесса: 9999 часов
максимальная продолжительность данной фазы: 999 часов

2. Технические данные

Дисплей

LED ½ ’’ x 4 цифры

LED ½ ’’ x 3 цифры

LED ½ ’’ x 3 цифры

Питание

230 VAC ± 10%

Клавиатура

7 клавишей (micro switch)

Размеры корпуса

134x134x65 мм

Монтажное отверстие

90x90 мм

Входы

2 беспотенциальные цифровые:

контрольные входы: подключены к массе системы

Максимальное активное сопротивление замкнутого контакта 100

Минимальное активное сопротивление разомкнутого контакта 10000

Выходы

1 релейный выход замкнутый контакт (250 VAC/8A)

4 релейных переключающих выхода (250 VAC/8A)

Степень защиты

IP65 (с лобовой части)

Потребление мощности

3W

Autostart

Возможность старта процесса в выбранном часу или спустя установленное время




3. Режимы работы контроллера

Контроллер может находиться в следующих режимах работы:
- Режим START: Контроллер в режиме Start циклично переключает релейные выходы REL2 и REL3 соответственно рисунку:


Временные параметры T1, T паузы устанавливаются в режиме Редактирование с возможностью корректировки во время процесса.
Режим START сигнализируется пульсирующим диодом при клавише START.

- Режим STOP: после завершения режима START на верхнем дисплее появится надпись STOP и генерируется звуковой сигнал. Чтобы перейти в режим готовности (GOTOWOŚĆ) надо нажать клавишу STOP.

- Режим готовности (GOTOWOŚĆ): в этом режиме контроллер ожидает повторного запуска режима START. На верхнем дисплее высвечиваются текущий час и минута.

- Режим AUTOSTART: предоставляет возможность установки включения режима START в данном часу или спустя заданное время. Режим AUTOSTART сигнализируется пульсирующими диодами при клавишах START и AUTOSTART.

4. Старт процесса

Для запуска процесса надо нажать клавишу START. Начало режима START сигнализируется пульсирующим диодом на клавише START.
В течение режима START устанавливается выход REL4 и высвечивается на верхнем дисплее LED время, которое осталось до завершения режима Start.



5. Остановка процесса

Существует возможность остановки режима START в любом моменте путем нажатия клавиши STOP. На дисплее появится надпись STOP и установится выход REL5.
Для подтверждения надо нажать клавишу OK. Контроллер автоматически выходит из режима STOP спустя заданное время в ячейке F12 SETUP. Это время указывается в минутах.

6. Редактирование заданного значения

Редактирование заданных значений возможное в режиме EDIT. Вход в режим EDIT осуществляется после нажатия кнопки EDIT. Изменение настроек с помощью клавишей PLUS / MINUS. Переход к следующему параметру клавишей OK.
Выход из режима Редактирования происходит после повторного нажатия клавиши EDIT.



Заданные значения:
- продолжительность цикла
- время установки цифровых выходов
- время паузы.

Заданные значения START могут иметь следующие форматы:

Продолжительность цикла:
- часы (в пределе от 0 до 9999)
- часы : минуты (в пределе 99:59)
- минуты : секунды (в пределе 99:59)

Время установки цифровых выходов и время паузы
- часы (в пределе от 0 до 999)
- минуты (в пределе от 0 до 999)
- секунды (в пределе от 0 до 999)

Также в течение процесса существует возможность изменения заданных значений (если в Setup ячейка 11 установлена на 1).
Тогда редактируются первичные значения и контроллер постоянно актуализирует изменения.
После завершения режима START все настройки возвращаются к первичным значениям (установленным перед началом режима START).

ВНИМАНИЕ!!!

Код доступа к редактированию такой же, как для настроек пользователя.



7. Режим AUTOSTART

Контроллер разрешает запустить режим START с задержкой. С этой целью надо нажать клавишу AUTOSTART (пульсирует диод при клавиши). В зависимости от ячейки Setup SF2 – формат параметров режима AUTOSTART указать параметры режима Autostart. Редактирование параметров клавишами PLUS / MINUS, переход один параметр дальше с помощью клавиши OK.
Начало режима Autostart после нажатия клавиши START (сигнализируется одновременным пульсированием диода AUTOSTART и START).
Из режима Autostart возможный моментальный переход в режим Start путем нажатия клавиши START или прекращения режима Autostart путем нажатия клавиши AUTOSTART.

8. Информация

Нажатие клавиши INFO приводит к высвечиванию информации, зависимо от режима, в котором находится контроллер:
Для режима Start и готовности Gotowość: высвечиваются заданные параметры
Для режима Autostart: в зависимости от ячейки Setup SF2 :
если SF2=HM – количество часов и минут до режима Start
если SF2=HMD – заданный час, минуту (суточная задержка), в котором запустится режим Start.
Выход из режима Info клавишей INFO.

9.Настройки пользователя

Для входа в настройки пользователя надо нажать и придержать клавишу MINUS, затем нажать клавишу PLUS. На дисплее появится надпись UF x, сообщающая о номере ячейки. Изменение ячейки выполняется клавишами PLUS / MINUS. Вход в редактирование путем нажатия клавиши OK.

Доступные ячейки:
- UF 0 – настройка часов действительного времени: изменение значений с помощью клавишей PLUS /MINUS, переход один параметр часов дальше клавишей OK. Выход из редактирования клавишей EDIT.
Описание параметров часов:
Ho – час
Mi – минута
Ye – год
Mo – месяц
dA - день
- UF 1 – изменение кода доступа для настроек пользователя: 0 выключен,
предел 1..9999
- UF 2 – информация об актуальной версии программного обеспечения
- UF 3 – включение /выключение клика клавиатуры
- UF 3=0 - выключен
- UF 3=1 - включен

10.Блокировка клавиатуры

При конфигурировании одного контрольного входа, в результате которого происходит блокировка клавиатуры (ячейка 5 и 6 в Setup) можно сделать невозможным доступ к настройкам оборудования неуполномоченным лицам.
Это увеличивает безопасность работы, особенно при продолжающихся процессах.

При нажатии клавиши во время блокировки клавиатуры на дисплее указывается надпись BLOC. Для исключения блокировки клавиатуры надо (зависимо от выбора в Setup) соединить или разомкнуть данный контрольный вход.

11.SETUP

Для входа в настройки Setup контроллера надо нажать и придержать клавишу MINUS, затем нажать клавишу EDIT. На дисплее появится надпись Fx, сообщающий о номере ячейки Setup. Номер ячейки изменяется с помощью клавишей PLUS / MINUS. Вход в редактирование данной ячейки выполняется при посредствии клавиши OK. Выход из редактирования клавишей EDIT.

Описание ячеек Setup:

№ ячейки

Подразумеваемое значение

Пределы

Описание

F0

1

0..247

Адрес в сети MODBUS

F1

0

0..4

Скорость передачи

0 – 9600

1 – 19200

2 – 38400

3 – 57600

4 – 115200

F2

HMD

HMD / HM

Формат параметра режима AUTOSTART:

HMD – час, минута и суточная задержка, в котором START

HM – количество часов и минут до режима START

F3

5

0..10 godz

Максимальное время в часах, спустя которое (после потери питания) контроллер не возвращается в режим START

F4

0

0..9999

Код доступа к настройкам SETUP

0 – выключен

F5

0

0..4

Обслуживание контрольного входа 1:

0 – обслуживание выключено

1 – тревога если замкнуты

2 – тревога если разомкнуты

3 – блокировка клавиатуры если замкнуты

4 – блокировка клавиатуры если разомкнуты

F6

0

0..4

Обслуживание контрольного входа 2:

0 – обслуживание выключено

1 – тревога если замкнуты

2 – тревога если разомкнуты

3 – блокировка клавиатуры если замкнуты

4 – блокировка клавиатуры если разомкнуты

F7

1

0..2

Временная развертка для параметра:

Продолжительность процесса

0 – HHHH

1 – HH:MM

2 – MM:SS

F8

0,2

0..2

Временная развертка для параметра:

Время установки реле

0 – секунды

1 – минуты

2 - часы

F9

0,2

0..2

Временная развертка для параметра:

Время паузы

0 – секунды

1 – минуты

2 – часы

F10

0

0..1

Фаза, с которой запустится режим START:

0 – фаза паузы

1 – фаза установки реле

F11

1

0..1

Разрешение на редактирование в режиме START

0 – отсутствие разрешения–возможное редактирование

F12

30

0..255

Время в минутах, спустя которое контроллер из режима STOP автоматически переходит в режим готовности

0 – выход из режима STOP после подтверждения клавишей OK



12.Тревоги

Err 1 – тревога из контрольного входа 1
Err 2 – тревога из контрольного входа 2

Контроллер оснащен двумя контрольными входами. В случае активации (в Setup контроллера) тревоги для данного входа и возникновения тревожной ситуации, процесс приостанавливается и на дисплее появится информация о событии.
Возникновение тревожной ситуации подтверждается клавишей OK. Если причину аварии не удалено, контроллер повторно сигнализирует тревогу.

Во время сигнализирования тревоги существует возможность входа в Setup контроллера и выключения обслуживания данной Тревоги.

Конфигурация обслуживания тревожных событий в ячейках Setup SF5 и SF6.

13.Примерная аппликация

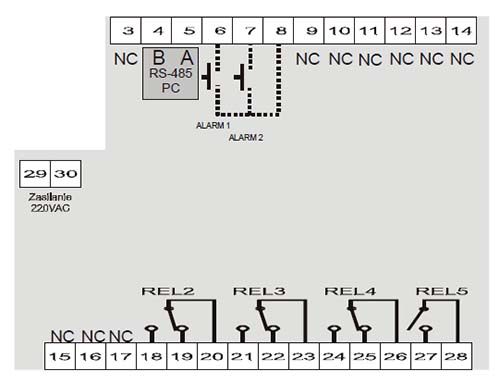

14.Описание выводов
