Инструкция по эксплуатации цифрового регистратора DLM-080

Содержание:

1. Назначение. Технические данные
2. Пульт управления MIKSTER DLM-080
3. Конфигурация DLM-080
3.1. Специальные функции (конфигурация регистратора)
3.1.1. Oписание специальных функций
3.2. Установка часового механизма настоящего времени специальная функция F04 (режим SET CLOCK)
3.3. Изменения параметров в памяти SETUP (режим SETUP)
3.4. Режим - Измерение
3.5. Градуирование измерительных каналов РЕЖИМ – SERWIS (СЕРВИС)
4. Измерительные и регулировочные каналы DLM-080
4.1. Измерительный канал PT-100
4.2. Измерительный канал 0..20 (4..20) mA
4.3. Канал как счетчик времени
4.4. Канал как мультивибратор
4.5. Релейные выходы регуляторов
4.6. Изменение заданного значения регулятора
5. Измерение влажности психрометрическим методом
6. Тревоги
7. Совместная работа регистратора с главным компьютером (RS-485)
8. Распечатка регистрации на печатающем устройстве
9. Блокировка клавиатуры
10. Примеры конфигурации DLM-080
10.1. KAНАЛ НР.5 КАК ВХОД ИЗМЕРЕНИЯ PT100
10.2. КАНАЛ НР. 8 КАК ВХОД ИЗМЕРЕНИЯ 0..20 mA с пределом показательных значений oт 100 дo 500
10.3. KAНАЛ НР.2 КАК ВХОД ИЗМЕРЕНИЯ 4..20 mA с пределом показательных значений от 5.50 дo 8.00
10.4. KAНАЛ НР.1 КАК СЧЁТЧИК ЧАСОВ
11. Описание функций памяти SETUP

1. Назначение. Технические данные

Цифровой регистратор DLM-080 это многофункциональное микропроцессорное устройство, предназначенное для регистрации, регулирования, а также визуализации технологических процессов во многих отраслях промышленности. Особенно предназначен для совместной работы с главным компьютером (программное обеспечение для компьютеров типа PC поставляется вместе с регистратором), с помощью которого проводит анализ зарегистрированных данных в графической форме, а также может изготовить распечатку для документации.

Технические данные:

РАЗМЕРЫ:
• размеры монтажного отверстия 142+1мм X 237+1мм
• монтажная глубина вместе с присоединительными концами 55мм
• внешние размеры 265x152
ВЕС:
• 1250 гр (регистратор)
• 800 гр (трансформатор)
ПИТАНИЕ: ~24V(AC), ТРАНСФОРМАТОР 220-24V В СОСТАВЕ
СТРОЕНИЕ: ОДНОЧАСТНОЕ, ТИПА “FRONT PANEL”
СТЕПЕНЬ ЗАЩИТЫ (СОГЛАСНО С IEC 529):
• со стороны присоединительных каналов IP 20
• с фронта IP 65
ВЛАЖНОСТЬ: 0..75 % (относительной влажности)
ТЕМПЕРАТУРА: среды -20..+70 °C, работы 0..+60 °C
ВЫХОДЫ:
• max 12 РЕЛЕЙНЫХ КОРОТКОЗАМЫКАТЕЛЬНЫХ ВЫХОДОВ 250V, СУММАРНОЕ ПИТАНИЕ ПРИЛАГАЕМЫХ РЕЛЕ Icmax=4A
• 4 ТРАНЗИСТОРНЫЕ ВЫХОДА, Iomax=100mA (выборочно)
ВХОДЫ:
• 8 ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ С ВХОДОМ
- PT-100 – ПРЕДЕЛ ИЗМЕРЕНИЯ ОТ -100.0°C ДО +400.0°C, РАЗДЕЛЕНИЕ 0.1°C
- СИГНАЛ ПИТАНИЯ 0..20mA , 4..20mA (предел 3 цифры)
• ВИНАРНЫЙ КОНТРОЛЬНЫЙ ВХОД 0-220V AC (0-24 V AC)
ЦИФРОВОЕ СООБЩЕНИЕ:
• ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ
1xRS-232 (принтер, печатающее устройство)
1xRS-485 (главный компьютер)
ПАМЯТЬ РЕГИСТРАЦИИ: 2000 образцов/канал для памяти RAM = 32KB (стандартно)

2. Пульт управления MIKSTER DLM-080

Любые операции, связанные с обслуживанием DLM-080 выполняются на операторском пульте:



На пульте можно выделить следующие функциональные блоки:
• блок статуса, в котором выступают:
• световой показатель настоящего времени
• функциональные клавиши с сигнализационными диодами
• клавиши увеличения/уменьшения заданных параметров
• 8 блоков состава измерительных каналов, в которых выступают:
• световой показатель отсчитанного/заданного значения
• поле „размера” измеряемой физической величины
• функциональные клавиши с сигнализационными диодами
• клавиши увеличения/уменьшения заданных параметров.

Любые информации, касающиеся рабочего состава DLM-080 (значения заданных и отсчитанных параметров, сигнализация вкл/выкл оборудования и т.д.) высвечиваются на световых нумеровых показателях и диодах.

Введение данных в память DLM-080, исправление данных, вызывание соответствующих функций управляющего устройства происходит при помощи нажатия соответствующих клавишей.

3. Конфигурация DLM-080

После включения питания DLM-080 высвечиваются все световые показатели, а затем спустя oколо 3с DLM-080 переходит в состояние работы и выполняет операции согласно с заданной конфигурацией.

Чтобы работа регистратора соответствовала предпосылкам потребителя необходимо провести следующие конфигурационные функции:
• уставить (проверить) отсчёт часов настоящего времени (режим SET CLOCK)
• уставить (проверить) установку данных в памяти SETUP (режим SETUP)
• выградуировать (проверить) отсчёты на измерительных каналах (режим SERWIS - СЕРВИС)
• уставить (проверить) высвечивание размера измеряемых физических величин (режим РАЗМЕР).

3.1. Специальные функции (конфигурация регистратора)

C целью изменения/инициирования установок конфигурационных параметров регистратора был введён ряд специальных функций, разрешающих на проведение вышеуказанных операций.

Вход в специальные функции возможен в результате выполнения следующих функций:
- нажать клавишу  (пульсирует диод в поле клавиша)
- нажать клавишу  и придержать её около 3с.
Спустя это время высвечивается надпись F-00 в поле настоящего времени.
В этот момент нажимая клавиши  в поле настоящего времени следует указать номер специальной функции.
Одобрение специальной функции наступает при помощи нажатия клавиши .

3.1.1. Oписание специальных функций

F00 - переход в режим SETUP
F01 - переход в режим РАЗМЕР
F02 - переход в режим SERWIS (СЕРВИС)
F03 - свободное
F04 - переход в режим SET-CLOCK
F05 - версия программы
F06-F99 - свободное
F 99 - kasowanie bufora rejestracji

3.2. Установка часового механизма настоящего времени специальная функция F04 (режим SET CLOCK)

Переход в режим SET CLOCK наступает после выбора специальной функции F04.
После её выбора на световом показателе высвечивается:
• надпись CODE в поле светового показателя времени
• надпись SET UP в поле канала 1 и 2
В этот момент необходимо вписать нажимая клавиши  в поле канала 3 и 4 код доступа к установке параметров часов (стандартно 111 111 ), одобрение установленных значений наступает после нажатия клавиши .
В случае указания правильных значений, DLM-080 переходит в режим SET-CLOCK (пульсируют диоды на световом показателе часов настоящего времени, а также высвечивается диод в клавише ).

3.2.1 Установка часов и минут (режим SET-CLOCK)

(диод в поле клавиши  не светится)
Нажимая клавиши  уставить соответствующий час и минуту в формате ЧАС:MИНУТА

3.2.2 Установка месяца и дня (режим SET-CLOCK)

Нажать клавишу  (диод в поле клавиши  светится беспрерывным светом)
Нажимая клавиши  уставить соответствующий месяц, а также день месяца в формате МЕСЯЦ:ДЕНЬ.

3.2.3 Установка года

Нажать клавишу  2 x таким образом, чтобы диод в поле клавиши светился пульсирующим светом.
Нажимая клавиши  уставить год в формате --:ГОД.

3.2.4 Аннулирование часов настоящего времени

Нажать клавишу  в поле канала нр.3 и придержать её около 3с.


3.3. Изменения параметров в памяти SETUP (режим SETUP)

В режиме SETUP проводится издание конфигурационных параметров DLM-080 (описание в таблице ниже).
Переход в режим SET-UP происходит при помощи выбора специальной функции F00, после её выбора высвечивается:
• надпись CODE в поле светового показателя времени
• надпись SET UP в поле канала 1 и 2
• число 000 в поле канала нр. 3 и число 000 в поле канала нр. 4.

В этот момент необходимо вписать нажимая клавиши  в поле канала 3 и 4 код доступа в память SETUP (стандартно 888 888), одобрение установленных значений ustawionych наступает с помощью нажатия клавиши .
В случае указания правильных значений, DLM-080 переходит в режим SETUP.
Высвечивается надпись SETUP, а также
• номер функции SETUP в поле канала 3
• значение функции SETUP в поле канала 4
Дальше необходимо применять следующие правила:
• изменение номера функции наступает нажатием клавишей  в поле канала 3
• изменение значения функции наступает нажатием клавишей  в поле канала 4.

3.3.1 Аннулирование памяти SET UP и установка начальных параметров

С целью иницирования DLM-080 и аннулирования памяти регистрации необходимо (находясь в режиме SETUP) нажать клавишу  и придержать её до момента высвечивания на световом показателе настоящего времени символа 00:00 ; после этой операции аннулируются все конфигурационные значения, память регистрации, а также установленные стандартные значения функции SETUP.

3.3.2 Выход с режима SETUP

Нажать клавишу  (высвечивается сообщение SET EEP, в это время наступает запись конфигурационных параметров в память).

3.4. Режим – Измерение

В режиме -ИЗМЕРЕНИЕ- устанавливается для отдельных каналов измерение высвечиваемой/регулируемой физической величины (например °C, bar, % и т.п.), которое высвечивается в поле измерение. Переход в режим ИЗМЕРЕНИЕ происходит при помощи выбора специальной функции F01. Затем (соответственно для выбранного канала) нажимая клавишу  установить измерение измеряемой/регулируемой величины.
Изменение подсвечивания происходит в секвенции



Внимание! Касается стандартного изготовления регистратора.

3.4.1 Выход с режима ИЗМЕРЕНИЕ

Нажать клавишу  (высвечивается сообщение SET EEP), в это время наступает запись конфигурационных параметров в память.


3.5. Градуирование измерительных каналов РЕЖИМ – SERWIS (СЕРВИС)

ВНИМАНИЕ! Приступая к настраиванию измерительных каналов, необходимо проверить, соответствует ли концепции положение переключателей, определяющих род входа!

Чтобы выградуировать (установку часов и укрепления) показатели в отдельных измерительных каналах, необходимо перейти к режиму SERWIS (СЕРВИС), выбирая специальную функцию F02.
После её выбора высвечиваются следующие информации :
• отсчёт с преобразователя AC в поле часов настоящего времени
• надпись ch., а также номер измерительного канала в поле канала нр. 1
• значение отсчёта в единицах соответствующих для конфигурации (в поле канала нр.2)
• затем в случае определения канала как входа 0.20mA или 4..20mA в поле канала нр.4 высвечивается указательная величина для напряжения 0 mA (4mA), a в поле канала нр. 6 указательная величина для напряжения 20mA.

3.5.1 Изменение активного измерительного канала

Изменение активного измерительного канала происходит нажатием клавиш  в поле канала нр.1.


3.5.2 Процедура настраивания измерительного канала для входа PT-100

ВНИМАНИЕ! Проверь положение переключателя типа измерительного входа на задней плите регистратора.

1 - нажимая клавиши  в поле светового показателя канала нр.1 выбрать канал для настраивания.
2 – задать эталонный сигнал 0°C Ro=100Ω или поместить измерительный датчик в смеси воды со льдом, что разрешает дополнительно исправить ошибку измерительного элемента.
3 – провести коррекцию часов нажимая клавишу  в поле светового показателя канала нр. 2
(отмена коррекции происходит при помощи нажатия клавиши  в поле светового показателя канала нр. 2)
проведение коррекции сигнализируется пульсированием диода клавиши  в поле светового показателя канала нр.2
4 – задать эталонный сигнал в выбранном пункте характеристики датчика PT-100
Рекомендуются значения:
- R100=138.5 Ω - что отвечает показанию 100°C
затем покручивая потенциометрами (для соответствующих каналов Ch1,Ch2,Ch3,Ch4,Ch5,Ch6,Ch7,Ch8), на задней плите регистратора довести к правильному показанию отсчитанного значения.

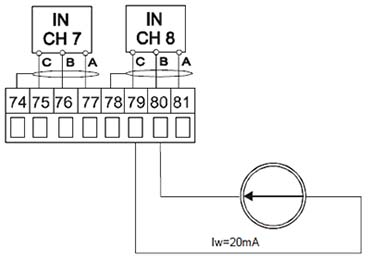

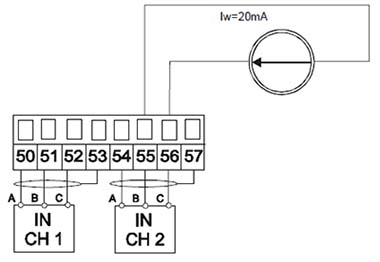

3.5.3 Процедура настраивания измерительного канала для входа 0..20,4..20mA

1 - нажимая клавиши  в поле светового показателя канала нр.1 выбрать канал для настраивания.
2 - задать эталонный сигнал напр. 20mA
3 - нажимая клавиши  в поле светового показателя канала нр.4 указать указательное значение для напряжения 0mA (4mA)
4 – нажимая клавиши  в поле светового показателя канала нр.6 указать указательное значение для эталонного сигнала (напр. 20mA)
5 – после выполнения вышеуказанных функций провести коррекцию укрепления нажимая клавишу  в поле светового показателя канала нр. 2 (отмена коррекции происходит с помощью нажатия клавиши  в поле светового показателя канала нр.2)
Проведение коррекции сигнализируется пульсированием диода клавиши  в поле светового показателя канала нр.2
Внимание! Для входа 0..20mA, 4..20mA не проводится коррекция нуля!

3.5.4 Запись коррекции в памяти, выход из режима SERWIS (СЕРВИС)

Выход из режима сервис, а также запись значения коррекции в память наступает после нажатия клавиши .



4. Измерительные и регулировочные каналы DLM-080

В DLM-080 для каждого из каналов существует возможность определения типа канала как:
a) измерительного канала PT-100 (предел измерения от -99.9 до +399.9°C каждый 0.1°C)
б) измерительного канала 0..20 mA (предел измерения от -99 до 999)
в) измерительного канала 4..20 mA (предел измерения от -99 до 999)
г) счётчика времени [секунды] (предел oт 0 дo 999)
д) счётчика времени [минуты] (предел oт 0 дo 999)
е) счётчика времени [часы] (предел oт 0 дo 999)
ж) мультивибратора с основой секунды или минуты или часа.

4.1. Измерительный канал PT-100

В случае определения измерительного канала как PT-100 высвечивание отсчётов происходит динамическим способом т.е.
• в пределе -99.9 дo -10.0 с точностью 1°C
• в пределе -9.9 дo +99.9 с точностью 0.1°C
• в пределе +100.0 дo +399.9 с точностью 1°C

4.2. Измерительный канал 0..20 (4..20) mA

В случае определения измерительного канала как 0..20 (4..20) mA высвечивание отсчётов
происходит согласно с значением функции F54-F61(SETUP) т.е.
• когда F54-F61 = 3, тогда предел высвечивания 0.00 дo 9.99 (0..20 mA)
• когда F54-F61 = 4, тогда предел высвечивания 00.0 дo 99.9 (0..20 mA)
• когда F54-F61 = 5, тогда предел высвечивания 000 дo 999 (0..20 mA)
• когда F54-F61 = 6, тогда предел высвечивания 0.00 дo 9.99 (4..20 mA)
• когда F54-F61 = 7, тогда предел высвечивания 00.0 дo 99.9 (4..20 mA)
• когда F54-F61 = 8, тогда предел высвечивания 000 дo 999 (4..20 mA)

4.3. Канал как счетчик времени

В случае определения канала как счётчика времени, способ считывания времени определяется в функциях F38-F40 SETUP) т.е.
• когда F54-F61 = 11, тогда счётчик секунд
• когда F54-F61 = 12, тогда счётчик минут
• когда F54-F61 = 13, тогда счётчик часов.

Дополнительно необходимо определить в функциях F62-F69 способ освобождения счётчика времени т.е.:
• F62-F69 = 0 кассировка счётчика и его освобождение наступает „вручную” после нажатия и прижатия клавиши  (для соответствующего канала) около 2[с].
• F62-F69 = 1, тогда если cтык Tini плотный, счётчик считает до заданного значения, когда счётчик достиг заданное значение и наступает раскрытие стыка Tini, тогда счётчик аннулируется и после короткого замыкания стыка Tini наступает повторное считывание, когда счётчик не достиг заданного значения и наступит раскрытие стыка Tini, наступает задержка отсчёта времени и после короткого замыкания стыка Tini наступает считывание дальше.
• F62-F69 = 2, тогда если стык Tini плотный, счётчик считает до заданного значения – каждое раскрытие стыка Tini вызывает аннулирование счётчика и после повторного короткого замыкания стыка Tini наступает отсчёт времени.

ВНИМАНИЕ! Реакция на изменение состояния стыка Tini выносит около 3 секунды!
Подключение стыка Tini согласно описанию на задней плите DLM-080!

Для правильной работы канала как счётчика времени значение To(n), записанное в ячейках F14 – F21, относящееся к работе канала в качестве мультивибратора должно быть равное!!!

4.4. Канал как мультивибратор

В DLM-080 существует возможность определения релейного выхода в качестве мультивибратора, работающего согласно нижеуказанному алгоритму:



где:
• n – номер канала
• PROG(n) - положение диода в клавише PROG для канала n.
• RE(n) – положение реле для канала n
• tz(n) – заданное время для канала n
• To(n) – период мультивибратора для канала n указываемый в функциях F14-F21 SETUP
• τ - время соответствующее определению в функциях F14-F21 SETUP

Нажатие и придерживание клавиши  около 3с вызывает аннулирование счётчика и запуск процесса считывания (светится диод в поле клавиши). Задержка отмерения времени наступает после нажатия клавиши . Повторный запуск действия канала в качестве мультивибратора наступает после нажатия клавиши .

4.5. Релейные выходы регуляторов

В DLM-080 стандартно применяется алгоритм двухсоставного регулятора с гистерезисом, значение которого определяется в функциях F14-F29 (SETUP). В зависимости oт установки параметров, в функциях F30-F37 можно определить положение реле регулятора как NR (НР-нормально раскрытое, алгоритм 1) или NZ (НЗ-нормально замкнутое, алгоритм 2).

Чтобы регулирование на данном канале было проведено согласно с установкой заданного значения необходимо нажать клавишу  (для соответствующего канала), должен засветиться диод. В случае, когда диод в клавише  (для соответствующего канала) не светится, тогда канал регулирования заблокирован, a реле регулятора раскрытое.



Wz – заданное значение
Hg-гистерезис „верхний” (F30-F45 SETUP)
Hd-гистерезис „нижний” (F30-F45 SETUP)



Wz – заданное значение
Hg-гистерезис „верхний” (F14-F29 SETUP)
Hd-гистерезис „нижний” (F14-F29 SETUP)



ВНИМАНИЕ! В случае определения канала как счётчика времени изменение состояния стыка реле наступает после достижения заданного значения.
Состояние короткого замыкания стыка регулятора сигнализируется миганием описания в поле ИЗМЕРЕНИЕ!

4.6. Изменение заданного значения регулятора

Занесение, а также изменение заданных значений для отдельных каналов регулирования происходит при помощи нажатия клавишей  (для соответствующего канала). Однократное нажатие любой из вышеуказанных клавиш вызывает высвечивание заданного значения, что сигнализируется пульсированием высвечиваемого значения. Возврат к показаниям отсчёта наступает автоматически спустя около 2 секунд с момента последнего нажатия клавиши.

5. Измерение влажности психрометрическим методом

В регистраторе существует возможность измерения влажности психрометрическим методом.
Чтобы это было возможно, необходимо соблюдать следующие правила:
1. когда канал 1 определённый как oтсчёт влажности (F54 = 1), тогда датчик температуры „сухой” подключен к каналу нр. 1, a датчик температуры „мокрый” подключен к каналу нр.2
2. когда канал 2 определённый как oтсчёт влажности (F55 = 1), тогда датчик температуры „мокрый” подключен к каналу нр.2, a датчик температуры „сухой” подключен к каналу нр.1
3. когда канал 3 определённый как oтсчёт влажности (F56 = 1), тогда датчик температуры „сухой” подключен к каналу нр.3, a датчик температуры „мокрый” подключен к каналу нр.4
4. когда канал 4 определённый как oтсчёт влажности (F57 = 1), тогда датчик температуры „мокрый” подключен к каналу нр.4, a датчик температуры „сухой” подключен к каналу нр.3
5. когда канал 5 определённый как oтсчёт влажности (F58 = 1), тогда датчик температуры „сухой” подключен к каналу нр.5, a датчик температуры „мокрый” подключен к каналу нр.6
6. когда канал 6 определённый как oтсчёт влажности (F59 = 1), тогда датчик температуры „мокрый” подключен к каналу нр.6, a датчик температуры „сухой” подключен к каналу нр.5
7. когда канал 7 определённый как oтсчёт влажности (F60 = 1), тогда датчик температуры „сухой” подключен к каналу нр.7, a датчик температуры „мокрый” подключен к каналу нр.8
8. когда канал 8 определённый как oтсчёт влажности (F61 = 1), тогда датчик температуры „мокрый” подключен к каналу нр.8, a датчик температуры „сухой” подключен к каналу нр.7

6. Тревоги

Регистратор DLM-080 даёт возможность установки порогов тревог относительно заданного значения. Величина порога тревоги наносится в F70-F77.(SETUP). Чтобы активизировать действие тревоги необходимо нажать клавишу  в поле канала, в котором должно быть сигнализировано превышение порога. В случае указания в F70-F77 значения =0, контроль превышения порога выключен, a тревога несмотря на состояние клавиши  выключена.
Появление тревоги сигнализируется пульсированием диода в клавишах  (для соответствующих каналов), а также появлением перерываемого сигнала на релейном выходе RE9.
Единица включения тревоги устанавливаемая в SETUPe (ячейки F70-F77) зависит от разделения измерения!

Например: Kaнал 4 определённый как измерение температуры при помощи датчика Pt-100. Разделение измерения равно 0,1°C. Заданное значение 27°C. Чтобы активизировать тревогу, в ячейке F73 было вписано значение 5. Тревога включится после превышения температуры равной 27,5°C.

7. Совместная работа регистратора с главным компьютером (RS-485)

Чтобы подключить регистратор к главному компьютеру (RS-485) необходимо выполнить соответствующие соединения между регистратором и главным компьютером согласно с рисунком нр.1, a затем смонтировать программу сообщения DLM-SIMPLE. Каждый регистратор DLM-080 соединённый сетью RS-485 с главным компьютером должени иметь присвоенный свой номер в сети RS-485 (0-31), что определяется в функции F00 (SETUP) .
В случае существования в сети двух или более регистраторов с тем же самым номером, сообщение с этими регистраторами невозможно!

8. Распечатка регистрации на печатающем устройстве

Передача данных для распечатки на печатающем устройстве происходит через порядочный канал RS-232 с параметрами передачи:
• скорость передачи 9600 БОДОВ
• без контроля чётности
• 8 данных битов
• 1 бит сплава
Способ подключения провода указан на рисунке 2. Нажатие клавиши  вызывает распечатку заглавия регистрации, а также текущих отсчётов.
Для проведения цикличных распечаток с регистратора на печатающем устройстве необходимо нажать клавишу  и придержать её около 2 [с] (в клавише светится диод).
В этом случае будет распечатано заглавие регистрации, а также с частотой указанной в функции F05 (SETUP) будут отпечатаны отсчёты с регистратора. Выключение опции цикличных распечаток на печатающем устройстве наступает при помощи повторного нажатия клавиши  и придержания её около 2[s].

9. Блокировка клавиатуры

В DLM-080 существует возможность заблокировать клавиатуру перед неуполномоченными лицами, что получается следующим способом:

ВКЛЮЧЕНИЕ БЛОКАДЫ
- нажать клавишу  (пульсирует диод в клавише)
- нажать и держать клавишу  в поле светового показателя канала нр.2
- нажать и держать клавишу  в поле светового показателя канала нр.5
- пустить клавишу  в поле светового показателя канала нр.2
- пустить клавишу  в поле светового показателя канала нр.5
Высвечивается надпись CLOS. в поле светового показателя настоящего времени.

ВЫКЛЮЧЕНИЕ БЛОКАДЫ
- нажать и держать клавишу  в поле светового показателя канала нр.2
- нажать и держать клавишу  в поле светового показателя канала нр.5
- пустить клавишу  в поле светового показателя канала нр.2
- пустить клавишу  в поле светового показателя канала нр.5
Высвечивается надпись OPEN. в поле светового показателя настоящего времени.

ВНИМАНИЕ! В случае, когда включена блокада клавиатуры, нажатие произвольной клавиши вызывает высвечивание надписи CLOS. в поле настоящего времени, а также заданных значений на всех каналах.

10. Примеры конфигурации DLM-080

10.1. KAНАЛ НР.5 КАК ВХОД ИЗМЕРЕНИЯ PT100

Ход продвижения:
1- уставить положение переключателя типа входа преобразователя A/D (задняя плита регистратора, переключатель установлен вниз)

2- включить питание регистратора
3- перейти в режим SETUP
- нажать клавишу  (пульсирует диод в поле клавиши)
- нажать клавишу  и придержать её около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени)
- нажимая клавиши  в поле настоящего времени довести к указанию F-00
- нажать клавишу  (на световых показателях регистратора высвечивается надпись [CODE set-up])
- нажимая клавиши  в поле канала нр.3 довести к указанию 888
- нажимая клавиши  в поле канала нр.4 довести к указанию 888
- нажать клавишу  (высвечивается надпись SET-UP, номер функции F00, а также её значение)
4- определить канал (5) как тип PT-100
- нажимая клавиши  в поле канала нр.3 довести к указанию F58,
- нажимая клавиши  в поле канала нр.4 довести к указанию 0,
- нажать клавишу  (наступает запись данных в память)
5- перейти в режим SERWIS (СЕРВИС)
- нажать клавишу  (пульсирует диод в поле клавиши)
- нажать клавишу  и придержать его около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени)
- нажимая клавиши  в поле настоящего времени довести к указанию F-02
- нажать клавишу  (высвечиваются информации описанные в п. 3.6)
- нажимая клавиши  в поле канала нр.1 довести к указанию ch5
6- подключить эталонный резистор R0=100 Ω для вывода 67,68,69 регистратора

7- выполнить коррекцию нуля преобразователя
- нажать клавишу  в поле канала нр.2 (пульсирует диод в клавише )
8- подключить эталонный резистор R100=138.5 Ω для вывода 67,68,69 регистратора

9- выполнить коррекцию укрепления преобразователя
- покручивая потенциометром ch5 на задней плите управляющего устройства

довести до указания (на световом показателе канала нр.2) значения 100
10- завершить конфигурацию измерительного канала нр. 5
- нажать клавишу  (наступает запись данных в память).

10.2 КАНАЛ НР. 8 КАК ВХОД ИЗМЕРЕНИЯ 0..20 mA с пределом показательных значений oт 100 дo 500

Ход продвижения:
1- уставить положение переключателя типа входа преобразователя A/D (задняя плита регистратора, переключатель установлен вверх)

2- включить питание регистратора
3- перейти в режим SETUP
- нажать клавишу  (пульсирует диод в поле клавиши)
- нажать клавишу  и придержать его около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени.)
- нажимая клавиши  в поле настоящего времени довести к указанию F-00
- нажать клавишу  (на световых показателях регистратора высвечивается надпись [CODE set-up])
- нажимая клавиши  в поле канала нр.3 довести к указанию 888
- нажимая клавиши  в поле канала нр.4 довести к указанию 888
- нажать клавишу  (высвечивается надпись SET-UP, номер функции F00, а также её значение)
4- уставить тип канала как 0..20mA, высвечиваемый с точностью 1
- нажимая клавиши  в поле канала нр.3 довести к указанию F61
- нажимая клавиши  в поле канала нр.4 довести к указанию 5,
- нажать клавишу  (наступает запись данных в память)
5- переход в режим SERWIS (сервис)
- нажать клавишу  ( пульсирует диода в поле клавиша)
- нажать клавишу  и придержать его около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени)
- нажимая клавиши  в поле настоящего времени довести к указанию F-02
- нажать клавишу  (высвечиваются информации описанные в п. 3.6 )
- нажимая клавиши  в поле канала нр.1 довести до указания ch8
6- задать эталонный сигнал Iw=20mA для вывода 79,80 регистратора

7- задать высвечиваемую величину [100] для напряжения I=0mA
- нажимая клавиши  в поле канала нр.4 довести к указанию 100+
8- задать высвечиваемую величину [500] для напряжения I=20mA
- нажимая клавиши  в поле канала нр.6 довести к указанию 500
9- выполнить коррекцию укрепления преобразователя
- нажать клавишу  в поле канала нр.2 (пульсирует диод в клавише )
10- завершить конфигурацию измерительного канала нр.8
- нажать клавишу  (наступает запись данных в память).

10.3 KAНАЛ НР.2 КАК ВХОД ИЗМЕРЕНИЯ 4..20 mA с пределом показательных значений от 5.50 дo 8.00

Ход продвижения:
1- уставить положение переключателя типа входа преобразователя A/D (задняя плита регистратора, переключатель установлен вверх)

2- включить питание регистратора
3- перейти в режим SETUP
- нажать клавишу  (пульсирует диод в поле клавиши)
- нажать клавишу  и придержать её около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени)
- нажимая клавиши  в поле настоящего времени довести к указанию F-00
- нажать клавишу  (на световых показателях регистратора высвечивается надпись [CODE set-up])
- нажимая клавиши  в поле канала нр.3 довести к указанию 888
- нажимая клавиши  в поле канала нр.4 довести к указанию 888
- нажать клавишу  (высвечивается надпись SET-UP, номер функции F00, а также её значение)
4- уставить тип канала как 4..20mA, высвечивание с точностью 0.01
- нажимая клавиши  в поле канала нр.3 довести к указанию F55,
- нажимая клавиши  в поле канала нр.4 довести к указанию 6
- нажать клавишу  (наступает запись данных в память)
5- перейти в режим SERWIS (СЕРВИС)
- нажать клавишу  ( пульсирует диода в поле клавиша)
- нажать клавишу  и придержать его около 3с. (Спустя это время высвечивается надпись F-00 в поле настоящего времени)
- нажимая клавиши  в поле настоящего времени довести к указанию F-02
- нажать клавишу  (высвечиваются информации описанные в п. 3.6)
- нажимая клавиши  в поле канала нр.1 довести к указанию ch2
6- задать эталонный сигнал Iw=20mA для вывода 55, 56 регистратора

7- задать высвечиваемую величину [5.50] для напряжения I=4mA
- нажимая клавиши  в поле канала нр.4 довести к указанию 5.50
8- задать высвечиваемую величину [8.00] для напряжения I=20mA
- нажимая клавиши  в поле канала нр.6 довести к указанию 8.00
9- выполнить коррекцию укрепления преобразователя
- нажать клавишу  в поле канала нр.2 (пульсирует диод в клавише )
10- завершить конфигурацию измерительного канала нр.2
- нажать клавишу  (наступает з
