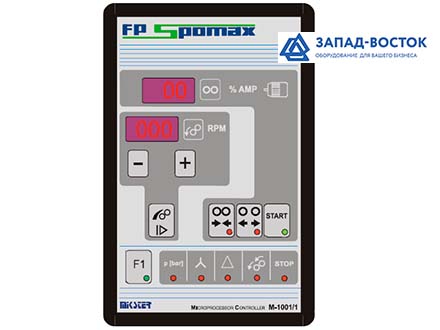

Микропроцессорный командоконтроллер Mikster M-1001

Описание:

Микропроцессорный командоконтроллер Mikster M-1001 предназначен для автоматического управления и контроля pаботы вальцового станка FM0 модели 5A.

Основные функции командоконтроллера Mikster M-1001:

• полный запуск приводных двигателей мелящих вальцов
• контроль запуска приводных двигателей мелящих вальцов
• замер нагрузки приводных двигателей мелящих вальцов со съемом в %
• контроль давления воздуха
• контроль oборотов питающих валиков со съемом скорости нижнего валика [об./мин]
• замер уровня засыпки колокола со съемом в % (после нажатия функциональной клавиши F1
• автоматическая установка скорости вращения питательных валиков в зависимости от уровня зерна для помола в колоколе
• возможность установки максимальных оборотов питательных валиков на любом уровне зондирующей головки
• установка включения питательных валиков и подвода мелящих вальцов на oпределенном уровне засыпки колокола
• установка отвода мелящих вальцов и отключения питательных валиков на oпределенном уровне засыпки колокола
• возможность работы с зондом или без него
• возможность ручной установки вращательной скорости питательных валиков (при работе без зонда), пропорционально величине, заданной на панели командоконтроллера (клавишами +,-)
• возможность ограничения устанавливаемых минимальных оборотов питательных валиков
• контроль подвода мелящих вальцов
• возможность регулировки времени замедления подвода мелящих вальцов по отношению к достижению питательными валиками минимальных оборотов, заданных в памяти - SETUP
• возможность регулировки времени замедления отключения питательных валиков по отношению к отводу мелящих вальцов
• возможность подвода неподвижных вальцов без подключения питательных валиков (помогает при сервисных работах)
• возможность подключения только питательных валиков при отведенных, вращающихся или не вращающихся мелящих вальцах (напр. с целью опорожнения пространства над вальцами)
• возможность выключения вальцового станка кнопкой START (например в случае повреждения наружного выключателя станка STOP)
• сигнализация состояния pаботы вальцового станка при помощи светящихся LED диодов
• совместная работа с главным компьютером (RS-485; RS-232).

Технические данные:

Напряжение питания 24V AC
Входы:
-3 аналоговых входа: вход замера уровня конфигурированный
   1) 0...20mA - замер тока нагрузки главного двигателя верхних вальцов
   2) 0...20mA – замер тока нагрузки главного двигателя нижних вальцов
   3) O...2/4mA; 0/4...20mA - замер уровня засыпки колокола
-4 входа в 2 положениях: (24V DC)
   1) контроль подвода
   2) подтверждение давления
   3) подтверждение подключения двигателей треугольником
   4) подтверждение STOP (стоп)
-1 импульсный вход: 24V DC, импульсы от питательных валиков
-1 сепарированный вход SL (LP) - Umax =230V AC
Выходы:
-1 аналоговый выход (конфигурированный) 0/4...20mA - регулировка вращательной скорости питательных валиков
-1 выход напряжения -20V DC – питание емкостного зонда с осциллятором
-5 релейных выходов:
  1) главный контактор (REO)
  2) контактор звездочка  (RE1)
  3) контактор треугольник  (RE2)
  4) питательные валики (RE3)
  5) мелящие вальцы (подвод) (RE4)
Патрубок - вынимаемые соединения с прижимами 1,5 мм2
Указатели - дисплеи из 7 сегментов - зеленые
Kлавиатура - пленочная, не подвержена действию внешних факторов
Степень охраны - IP65 (от фронта)
Teмпература pаботы oт -15 дo +65°C (при внутреннем нагреве командоконтроллера, т.е. при безпроводном питании)
Оптимальная тeмпература pаботы oт 10 до 65°C
Строение - монолитное, клавиатура типа Front-Panel (фронт-панель)
Порт последовательной коммуникации -RS 485; RS232
Размеры 238x142x40 мм.

Оборудование сертифицировано

Р* Вес брутто 1,3 кг. Габаритные размеры упаковки (ДхШхВ), см.: 42х24х9

Примечание: можно посмотреть инструкцию по эксплуатации контроллера Mikster M-1001.
