Контроллер оборудования DAT-120

Описание:

Контроллер оборудования DAT-120 является установкой, работающей параллельно с контроллером коптильни. Его задачей является регистрация параметров процесса копчения, то есть: температуры термокамеры, температуры круга колбасы, относительной влажности. Кроме того, он регистрирует параметры, идентифицирующие данный процесс в виде:
- оператора
- до 8 разных идентификаторов (ID – напр. код продукта, номер тележки), введенных до начала процесса. Каждому идентификатору можно приписать 8 разных идентифицирующих параметров.
Черты идентификаторов:
- идентификаторы в виде штрихового кода
- длина кода определяется индивидуально для каждого ID, от 1 до 16 цифр
- возможность приписать кодам текстовые описания (для ID1 – возможность приписать описание 1000 кодам, для ID2..ID8 – возможность приписать описание 100 кодам – для каждого ID отдельно)
- приписание описаний возможно только с уровня компьютера PC
- даты и времени начала процесса
- состояния цифровых входов.

Оборудование сертифицировано

Приложение к сертификату соответствия

Примечание: можно посмотреть инструкцию по эксплуатации контроллера DAT-120.

Все операции, связанные с обслуживанием терминала, выполняются с помощью пульта управления. Он состоит из дисплея и клавиатуры. Вся информация, касающаяся состояния работающего контроллера DAT-120 появляется на LCD- дисплее и сигнализируется зажиганием контрольных лампочек.
Для сохранения записанных в памяти контроллера оборудования DAT-120 данных от неуполномоченных на это лиц, вводится код доступа. Просьба указать код доступа появляется, когда требуется внести изменения в конфигурационные данные установки.

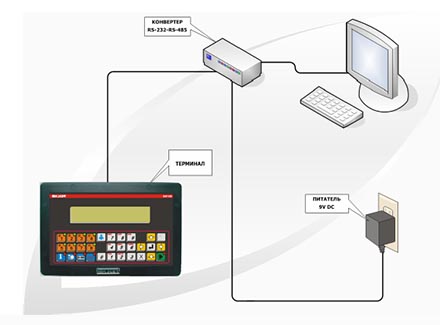

Для идентификации лица, которое обслуживает терминал, DAT-120 имеет функцию регистрирования оператора. В терминале могут записываться данные для 100 операторов. Данные оператора состоят из идентификационного номера (ID), номера PIN и описания, а также кода (опционально - если используется устройство, считывающее штриховые коды). Эту информацию можно вводить в память контроллера DAT-120 вручную с помощью пульта управления или дистанционным способом с помощью компьютера PC с установленным соответствующим программным обеспечением.

Технические характеристики:

Питание: ~24В(AC)

Конструкция: одночастичная, типа «FRONT PANEL»

Выходы: 1 выход релейный 250 В, нагрузочная способность до 4A

Интерфейсы:
• ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ RS-485 для коммуникации с главным компьютером
• ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ RS-232 для подключения устройства, считывающего штриховые коды

Входы:
• 3 ИЗМЕРИТЕЛЬНЫХ КАНАЛА, ДАТЧИК ТЕМПЕРАТУРЫ PT-100 (ДИАПАЗОН ИЗМЕРЕНИЙ ОТ -100°C ДO +400°C, РАЗРЕШЕНИЕ 0.1°C, ИЗМЕРЕНИЕ ДВУХ- ИЛИ ТРЕХПРОВОДНОЕ, НЕДОСТОВЕРНОСТЬ ИЗМЕРЕНИЯ МЕНЬШЕ 0.5°C)
• ОДИН ВХОД КОНТРОЛЬНЫЙ ЗАМЫКАЮЩИЙ
• ДВА КОНТРОЛЬНЫХ ВХОДА НАПРЯЖЕНИЯ СТАНДАРТА 0-24В AC/DC („1”- 12..24В, „0” – 0..3В)

Корпус:
• СТЕПЕНЬ ЗАЩИТЫ: IP65 (с передней стороны)
• НАРУЖНЫЙ РАЗМЕР РАМКИ: 270мм x 177мм
• РАЗМЕРЫ ПОД МОНТАЖНОЕ ОТВЕРСТИЕ: 235мм x 140мм

Диапазон рабочих температур: -30 .. 85 °C

Диапазон температуры хранения: -40 .. 85 °C
